专利号: 2022225060707
申请人: 陈亿焕
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

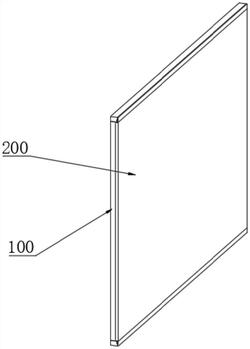

1.一种建筑装修装饰板结构,包括安装底层(100)和装饰面层(200),其特征在于:所述安装底层(100)固定在墙体表面,且装饰面层(200)固定安装在安装底层(100)的外表面,所述安装底层(100)包括安装座(101),所述安装座(101)通过膨胀螺栓与墙面固定,且安装座(101)的前侧开设有安装凹槽,所述安装座(101)前侧安装凹槽内设置有多个磁力固定器(103),所述装饰面层(200)包括大幅面板(201),所述大幅面板(201)的背侧对应磁力固定器(103)的位置固定连接有连接插块(202),且连接插块(202)的后端贯穿安装座(101)设置,所述磁力固定器(103)包括固定滑座(103‑1),所述固定滑座(103‑1)内插设有插接销板(103‑2),且插接销板(103‑2)的上端开设有配合槽口(103‑3),所述固定滑座(103‑1)的外侧上端设置有磁力驱动筒(103‑4),所述磁力驱动筒(103‑4)的里端转动连接与偏心转盘(103‑5),且偏心转盘(103‑5)的里端偏心位置对应配合槽口(103‑3)设置有拨杆,所述磁力驱动筒(103‑4)内设置有磁力驱动模块,且磁力驱动模块与偏心转盘(103‑5)传动连接,所述插接销板(103‑2)的下端插设于连接插块(202)上端中心。

2.根据权利要求1所述的一种建筑装修装饰板结构,其特征在于:所述磁力驱动模块包括永磁转块(103‑6),所述偏心转盘(103‑5)的外端固定连接有两个连动滑杆(103‑10),且两个所述连动滑杆(103‑10)贯穿永磁转块(103‑6)设置。

3.根据权利要求2所述的一种建筑装修装饰板结构,其特征在于:所述磁力驱动筒(103‑4)的内壁外端通过按压弹簧(103‑8)固定连接有按压摩擦环(103‑7),且按压摩擦环(103‑7)的里侧与永磁转块(103‑6)的外侧相抵。

4.根据权利要求3所述的一种建筑装修装饰板结构,其特征在于:所述磁力驱动筒(103‑4)的内壁上下靠近偏心转盘(103‑5)外侧端面位置设有限位凸块(103‑9),且永磁转块(103‑6)的侧壁对应两个限位凸块(103‑9)设置有与之匹配的定位卡槽。

5.根据权利要求1所述的一种建筑装修装饰板结构,其特征在于:所述安装座(101)的上下两端均固定连接有端部固定梁(102),所述端部固定梁(102)的前端开设有端部安装槽(108),且端部安装槽(108)的侧壁靠内一侧通过螺钉固定连接有端部卡板(109),所述大幅面板(201)的上下两端均开设有端部卡槽(203),且端部卡板(109)的朝内一侧插接固定于端部卡槽(203)内。

6.根据权利要求5所述的一种建筑装修装饰板结构,其特征在于:所述端部固定梁(102)的前端铰接固定有端部装饰条(110),且端部装饰条(110)的正面与大幅面板(201)的前侧齐平。

7.根据权利要求5所述的一种建筑装修装饰板结构,其特征在于:所述端部固定梁(102)的朝向安装座(101)端部的两侧位置固定连接有端部固定夹板(104),且两侧端部固定夹板(104)贯穿插设有连接螺栓(105),所述连接螺栓(105)的中部贯穿安装座(101)设置。

8.根据权利要求1所述的一种建筑装修装饰板结构,其特征在于:所述安装座(101)的安装凹槽内卡接固定有支撑套筒(106),且连接螺栓(105)的中段贯穿支撑套筒(106)设置。

9.根据权利要求1所述的一种建筑装修装饰板结构,其特征在于:所述安装座(101)之间的墙面上胶接固定有填充棉垫(107),且填充棉垫(107)的前侧与大幅面板(201)的后侧相抵。
