专利号: 2022225116331
申请人: 李辉
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

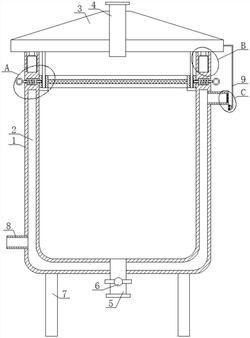

1.一种便于更换滤网的过滤灭菌中转罐,包括罐体(1),其特征在于:所述罐体(1)上开设有夹层(2),所述罐体(1)的右侧靠近底部处插接有进气管(20),且所述进气管(20)的左端与夹层(2)的内腔相连通,所述进气管(20)的内腔右侧固定连接有第二过滤网(21),且所述第二过滤网(21)的右侧设有清理机构,所述罐体(1)的左侧靠近底部处插接有排气管(8),且所述排气管(8)的右端与夹层(2)的内腔相连通,所述罐体(1)的底部靠近四角处均固定连接有支撑腿(7),所述罐体(1)的底部中间位置处插接有出料管(5),且所述出料管(5)上设有电磁阀(6),所述罐体(1)的顶部贴合设有密封盖(3),且所述密封盖(3)的底部设有升降机构,所述罐体(1)的顶部左右两侧处均开设有凹槽(18),所述密封盖(3)上中间位置处贯穿设有进料管(4),且所述进料管(4)的底端延伸至罐体(1)内腔,所述罐体(1)的内腔左右两侧靠近顶部处均固定连接有隔板(10),两个所述隔板(10)的顶部共同贴合设有环形框(11),且所述环形框(11)的外侧壁与罐体(1)的内侧壁相互贴合,所述环形框(11)的内腔固定连接有第一过滤网(12),所述罐体(1)与环形框(11)之间设有卡接机构,所述罐体(1)的左右两侧靠近顶部处均开设有空腔。

2.如权利要求1所述的一种便于更换滤网的过滤灭菌中转罐,其特征在于:所述升降机构包括两个电动液压杆(19),且两个所述电动液压杆(19)分别固定连接在两个凹槽(18)的内腔底部,两个所述电动液压杆(19)的动力端均与密封盖(3)的底部固定连接。

3.如权利要求1所述的一种便于更换滤网的过滤灭菌中转罐,其特征在于:所述清理机构包括毛刷(22),且所述毛刷(22)位于进气管(20)的右侧底部处,所述毛刷(22)的右侧固定连接有连杆(9),且所述连杆(9)远离毛刷(22)的一端与密封盖(3)的右侧固定连接。

4.如权利要求3所述的一种便于更换滤网的过滤灭菌中转罐,其特征在于:所述毛刷(22)得到左侧与第二过滤网(21)的右侧处于同一平面,且所述毛刷(22)的长度大于第二过滤网(21)的直径长度。

5.如权利要求1所述的一种便于更换滤网的过滤灭菌中转罐,其特征在于:所述环形框(11)上靠近左右两侧处均开设有第一穿孔,且所述第一穿孔内腔贯穿设有竖杆(13),两个所述竖杆(13)的底端分别与相邻的隔板(10)的顶部固定连接。

6.如权利要求1所述的一种便于更换滤网的过滤灭菌中转罐,其特征在于:所述卡接机构包括两个限位板(14),且两个所述限位板(14)分别位于两个空腔的内腔,两个所述空腔的左右两侧均开设有第二穿孔,两个所述限位板(14)上均贯穿设有横杆(15),所述环形框(11)的左右两侧均开设有与横杆(15)相互匹配的盲孔,两个所述横杆(15)相邻一端分别贯穿相邻的第二穿孔,并插接在相邻的盲孔内腔,两个所述横杆(15)相远离的一端分别贯穿相邻的第二穿孔内腔,并均固定连接有圆环(16)。

7.如权利要求6所述的一种便于更换滤网的过滤灭菌中转罐,其特征在于:两个所述横杆(15)的外侧均套设有弹簧(17),且所述弹簧(17)的两端分别与限位板(14)和空腔内侧壁固定连接。
