专利号: 2022225179114
申请人: 福建贝莱特生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

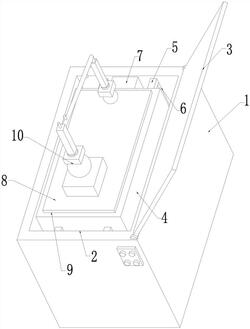

1.一种苯甲酰甲酸甲酯的减压蒸馏装置,包括箱体(1)以及减压蒸馏装置(10),所述箱体(1)的上端设有箱盖(3),其特征在于:所述箱体(1)的内部设有放置槽(2),所述放置槽(2)的内部设有承载座(4)以及升降器,所述升降器固定在放置槽(2)的底部,且所述升降器的输出端连接承载座(4)的下端,所述承载座(4)的内部设有空槽(9),所述空槽(9)的内部设有承载板(8)以及底板(12),所述底板(12)固定在空槽(9)的底部,所述承载板(8)位于底板(12)的上方,所述减压蒸馏装置(10)安装在承载板(8)的上端,所述承载座(4)一侧设有电机(7),所述承载板(8)与底板(12)之间通过多个伸缩杆连接,所述伸缩杆分别位于底板(12)的四角处,所述底板(12)的上端设有多个底杆(16),所述底杆(16)的一侧设有托板(20),所述托板(20)的上方设有转轴(18)以及多个固定板(13),所述固定板(13)分别固定在托板(20)的前端以及后端,所述转轴(18)的两端均贯穿固定板(13),且与固定板(13)之间为转动结构,所述转轴(18)上设有多个第二齿轮块(19),所述底杆(16)的上端设有位于第二齿轮块(19)一侧的第一齿轮块(17),所述第一齿轮块(17)与底杆(16)之间为转动结构,所述第一齿轮块(17)与第二齿轮块(19)之间为啮合结构,所述承载板(8)的下端设有多个贯穿第一齿轮块(17)且插入到底杆(16)内部的升降杆(15),所述第一齿轮块(17)的内壁与升降杆(15)的外壁之间通过螺纹结构配合,所述转轴(18)的一端贯穿承载座(4),且连接电机(7)的输出端。

2.根据权利要求1所述的一种苯甲酰甲酸甲酯的减压蒸馏装置,其特征在于:所述第一齿轮块(17)的下端设有滑块(14),所述底杆(16)的上端设有与滑块(14)配合的滑槽(21)。

3.根据权利要求2所述的一种苯甲酰甲酸甲酯的减压蒸馏装置,其特征在于:所述滑块(14)为L型结构,所述滑槽(21)的内部涂有润滑油。

4.根据权利要求3所述的一种苯甲酰甲酸甲酯的减压蒸馏装置,其特征在于:所述箱体(1)的下端设有多个底轮(11)。

5.根据权利要求4所述的一种苯甲酰甲酸甲酯的减压蒸馏装置,其特征在于:所述电机(7)采用伺服电机(7),所述升降器采用升降气缸。

6.根据权利要求5所述的一种苯甲酰甲酸甲酯的减压蒸馏装置,其特征在于:所述固定板(13)上设有固定轴承,所述固定轴承被转轴(18)的两端贯穿,且所述固定轴承的内壁与转轴(18)的外壁之间为过盈配合。

7.根据权利要求6所述的一种苯甲酰甲酸甲酯的减压蒸馏装置,其特征在于:所述承载座(4)的两侧设有限位块(5),所述放置槽(2)的内壁上设有与限位块(5)配合的限位槽(6)。
