专利号: 2022225276256
申请人: 李志
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

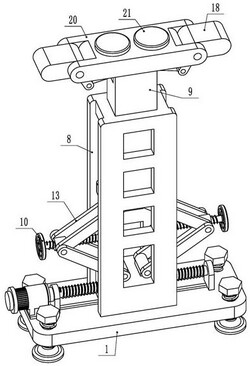

1.一种桥梁施工用支撑托架,包括底座(1),其特征在于:所述底座(1)各角内壁处分别设有可转动的螺销(2),螺销(2)下端分别设有脚垫(3);底座(1)上端设有可左右移动的支撑臂(8),支撑臂(8)上端设有可升降的托台(20),托台(20)两侧分别设有侧板(18),所述托台(20)下端设有可转动的第二双向螺纹杆(15),所述第二双向螺纹杆(15)转动时可构成侧板(18)向上端翻转的结构。

2.如权利要求1所述的一种桥梁施工用支撑托架,其特征在于:所述螺销(2)分别螺纹连接在底座(1)内壁,所述脚垫(3)分别转动连接在对应的螺销(2)下端,螺销(2)上端表面分别固接有螺帽(4)。

3.如权利要求1所述的一种桥梁施工用支撑托架,其特征在于:所述底座(1)上端表面固接有第一电机(5),第一电机(5)输出端固接有第一螺纹杆(6),第一螺纹杆(6)外表面螺纹连接有与底座(1)滑动连接的底滑块(7),所述支撑臂(8)固接在底滑块(7)上。

4.如权利要求3所述的一种桥梁施工用支撑托架,其特征在于:所述支撑臂(8)上端内壁滑动连接有延伸臂(9),所述底滑块(7)上端设有可转动的第一双向螺纹杆(11),第一双向螺纹杆(11)外表面左右两端分别固接有驱动柄(10),第一双向螺纹杆(11)外表面分别螺纹连接有螺纹筒(12),螺纹筒(12)外表面前后两端分别铰接有向内侧倾斜的第一连杆(13),第一连杆(13)的另一端分别铰接在对应的延伸臂(9)下端表面、底滑块(7)上端表面,所述托台(20)固接在延伸臂(9)上端表面。

5.如权利要求1所述的一种桥梁施工用支撑托架,其特征在于:所述托台(20)下端表面固接有第二电机(14),所述第二双向螺纹杆(15)固接在第二电机(14)输出端,第二双向螺纹杆(15)外表面左右两端分别螺纹连接有与托台(20)滑动连接的螺纹滑块(16),螺纹滑块(16)前后两端表面分别铰接有第二连杆(17),所述侧板(18)分别铰接在托台(20)左右两端内壁,所述侧板(18)下端表面分别设有延伸杆(19),第二连杆(17)的另一端分别铰接在对应的延伸杆(19)上。
