专利号: 2022225551060
申请人: 河南豫消建筑消防安装工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

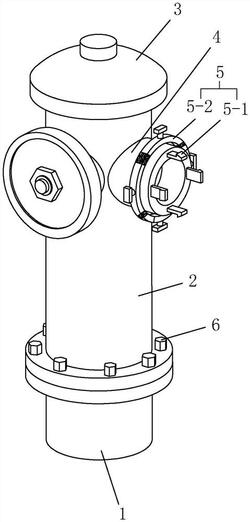

1.一种楼宇消防栓快速安装结构,包括底座(1)、消防栓主体(2)、盖体(3)和出水管(4),所述消防栓主体(2)固定在所述底座(1)上,所述盖体(3)设置在所述消防栓主体(2)的顶部,所述出水管(4)设置在所述消防栓主体(2)的周侧,所述出水管(4)上连接有水管卡接组件(5),其特征在于:所述水管卡接组件(5)包括倒扣件(5‑1)和控制环体(5‑2),所述倒扣件(5‑1)的底部转动安装在所述出水管(4)管体的内部,所述控制环体(5‑2)由多段弧形控制体(5‑2a)和弹性连接体(5‑2b)连接而成,所述弹性连接体(5‑2b)用于让弧形控制体(5‑

2a)能够动作,所述弧形控制体(5‑2a)穿设由控制柱(5‑3),所述控制柱(5‑3)和所述倒扣件(5‑1)驱动连接,动作状态为,按压所述控制环体(5‑2),所述倒扣件(5‑1)的倒扣内径增大或减小。

2.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述出水管(4)的内部设置由环形转轴(4‑1),所述倒扣件(5‑1)转动安装在所述环形转轴(4‑1)上。

3.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述倒扣件(5‑

1)的末端设置有凸起(5‑1a)。

4.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述弹性连接体(5‑2b)配置为金属折叠板。

5.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述弧形控制体(5‑2a)的外部设置有驱动把手(5‑4)。

6.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述倒扣件(5‑

1)与所述出水管(4)内部的内壁之间设置有挤压弹簧(5‑5),所述挤压弹簧(5‑5)用于控制所述倒扣件(5‑1)静止状态时出于最大的倒扣直径上。

7.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述出水管(4)设置有多个。

8.根据权利要求1所述的一种楼宇消防栓快速安装结构,其特征在于:所述底座(1)和消防栓主体(2)之间采用螺栓(6)进行连接。
