专利号: 2022225634449
申请人: 莱州市爱测自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

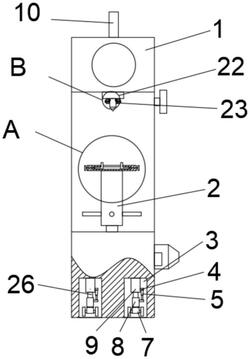

1.一种方便移动的双洛氏硬度计,包括本体(1),其特征在于:所述本体(1)的下内壁中心处固定设置有升降螺杆(2),所述升降螺杆(2)的上端面固定设置有支撑台(21),所述支撑台(21)的上端面中心处开设有第一滑槽(6),所述第一滑槽(6)的内部滑动连接有两个限位块(20),两个所述限位块(20)的两侧侧壁均螺纹连接有第一丝杆(19),两个所述第一丝杆(19)的端部分别贯穿第一滑槽(6)的两侧内壁通至支撑台(21)的外部;

所述本体(1)的上内壁中心处固定设置有固定座(22),所述固定座(22)的下端面中心处开设有第三滑槽(23),所述第三滑槽(23)的内部滑动连接有压头(13),所述压头(13)的两侧侧壁中心靠上处开设有两个固定槽(12),所述第三滑槽(23)的两侧内壁中心靠上处开设有两个第二滑槽(11),两个所述第二滑槽(11)的内部均滑动连接有滑块(16),靠一侧处所述滑块(16)的上下两端面中心靠一侧处与靠另一侧处滑块(16)的上下两端面中心靠一侧处分别固定设置有第二固定块(18),靠一侧处两个所述第二固定块(18)的另一侧壁中心处和靠另一侧处两个第二固定块(18)的一侧壁中心处均固定连接有弹簧(17),两个所述第二滑槽(11)的内部中心靠下一侧处均转动连接有顶杆(14),所述固定座(22)的两侧侧壁中心靠下处均滑动连接有压杆(15),两个所述压杆(15)的端部均贯穿固定座(22)的两侧侧壁通至两个第二滑槽(11)内部;

所述本体(1)的下端面中心靠前两侧处和中心靠后两侧处均开设有凹槽(3),四个所述凹槽(3)的上内壁中心处均固定设置有电机(9),四个所述电机(9)的输出端均固定连接有第二丝杆(26),四个所述第二丝杆(26)的下端均螺纹配合套接有套筒(8),四个所述电机(9)的一侧壁中心靠下处和四个套筒(8)的一侧壁中心靠上处均固定设置有第一固定块(4),靠上处四个所述第一固定块(4)与靠下处四个第一固定块(4)之间分别固定设有四个伸缩杆(5),四个所述套筒(8)的下端面均转定连接有万向轮(7)。

2.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:所述本体(1)的上端面中心处固定设置有把手(10)。

3.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:所述本体(1)的一侧壁中心靠下一侧处固定设置有开关(24)。

4.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:两个所述压杆(15)的顶端分别与两个顶杆(14)的一侧壁和另一侧壁贴合。

5.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:两个所述限位块(20)的材质均为不锈钢。

6.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:两个所述限位块(20)的内侧壁均开设有防滑纹(25)。

7.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:四个所述电机(9)均通过螺栓固定连接在凹槽(3)的上内壁上。

8.根据权利要求1所述的一种方便移动的双洛氏硬度计,其特征在于:四个所述弹簧(17)的另一端分别与两个第二滑槽(11)的一侧壁和另一侧壁固定连接。
