专利号: 2022225809161
申请人: 承德石油高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

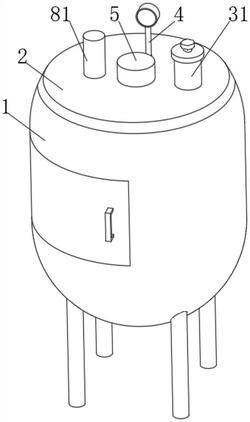

1.一种精细化工反应釜,包括釜体(1),其特征在于,所述釜体(1)上设置有釜盖(2),所述釜盖(2)上设置有排气机构(3),所述釜盖(2)上固定安装有气压表(4),所述釜盖(2)上固定安装有电机(5),所述电机(5)的转轴和釜盖(2)转动连接,所述转轴上焊接有支撑轴(6),所述支撑轴(6)的外侧滑动连接有滑筒(7),所述滑筒(7)上设置有调节机构(8),所述滑筒(7)内通过螺纹连接有限位销(9),所述支撑轴(6)上开设有滑槽(10),所述滑槽(10)内滑动连接有限位销(9),所述滑筒(7)上焊接有搅拌叶(11)。

2.根据权利要求1所述的一种精细化工反应釜,其特征在于,所述排气机构(3)包括筒体(31)、锥筒(32)、筒盖(33)、螺筒(34)、滑杆(35)、压簧(36)、密封板(37),所述釜盖(2)内固定套接有筒体(31),所述筒体(31)内固定套接有锥筒(32),所述筒体(31)上固定连接有筒盖(33),所述筒盖(33)内通过螺纹连接有螺筒(34),所述螺筒(34)内滑动连接有滑杆(35),所述螺筒(34)内设置有压簧(36),所述滑杆(35)上焊接有密封板(37),所述密封板(37)和锥筒(32)接触。

3.根据权利要求2所述的一种精细化工反应釜,其特征在于,所述压簧(36)的一端和螺筒(34)焊接,所述压簧(36)的另一端和滑杆(35)焊接。

4.根据权利要求1所述的一种精细化工反应釜,其特征在于,所述调节机构(8)包括气缸(81)、气缸杆(82)、支撑环(83)、凸块(84)、方筒(85)、方杆(86)、弹簧(87)、刮板(88),所述釜盖(2)上固定安装有气缸(81),所述气缸(81)的气缸杆(82)和釜盖(2)滑动连接,所述气缸杆(82)上固定安装有支撑环(83),所述支撑环(83)和滑筒(7)滑动连接,所述滑筒(7)上焊接有方筒(85),所述方筒(85)内滑动连接有方杆(86),所述方筒(85)内设置有弹簧(87),所述方杆(86)上固定连接有刮板(88),所述刮板(88)和釜体(1)接触。

5.根据权利要求4所述的一种精细化工反应釜,其特征在于,所述支撑环(83)上焊接有凸块(84),所述凸块(84)和滑筒(7)接触。

6.根据权利要求4所述的一种精细化工反应釜,其特征在于,所述弹簧(87)的一端和滑筒(7)焊接,所述弹簧(87)的另一端和方杆(86)焊接。
