专利号: 2022225901115
申请人: 安徽创谦建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

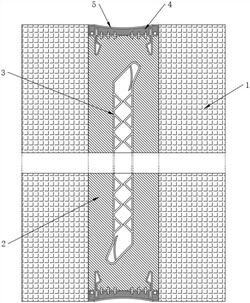

1.一种防腐蚀建筑伸缩缝结构,包括建筑墙体(1),其特征在于:两个拼接的所述建筑墙体(1)交接处设置有伸缩缝,所述伸缩缝的内部填充有缝隙填充胶(2),所述缝隙填充胶(2)靠近所述建筑墙体(1)侧壁的外表面均喷涂有防腐密封剂(4),所述缝隙填充胶(2)的内部等距设置有横向空间调和件(3),所述防腐密封剂(4)靠近所述缝隙填充胶(2)的内部设置有纵向空间调和件(5);

所述横向空间调和件(3)包括两侧设置在外围的承接板体(301),且两个所述承接板体(301)通过两端对称设置的U形斜连体(303)相连接,所述U形斜连体(303)的两端分别与两个所述承接板体(301)相连接,所述横向空间调和件(3)的内部设置有调和空间。

2.根据权利要求1所述的一种防腐蚀建筑伸缩缝结构,其特征在于:两个所述承接板体(301)的内侧壁均等距固定设置有镂空三角块(302),且位于两侧的镂空三角块(302)其尖端相错,所述U形斜连体(303)的内壁一侧均固定连接有弹性片(304),且所述弹性片(304)与一侧所述承接板体(301)的一端内壁相贴合。

3.根据权利要求1所述的一种防腐蚀建筑伸缩缝结构,其特征在于:两个所述建筑墙体(1)拼接处均为平面结构时,其所述伸缩缝内部的所述横向空间调和件(3)为直线型;

两个所述建筑墙体(1)拼接处为插接结构,其所述伸缩缝内部的所述横向空间调和件(3)为L型。

4.根据权利要求1所述的一种防腐蚀建筑伸缩缝结构,其特征在于:一个所述纵向空间调和件(5)内部两端均设置有内嵌板(501),所述内嵌板(501)一侧一体式连接设置有U型连板(502),所述内嵌板(501)背离所述U型连板(502)的另一侧连接有延伸板(503),所述延伸板(503)末端一体式连接设置有V型连板(504),所述V型连板(504)末端一体式连接设置有插板(505)。

5.根据权利要求4所述的一种防腐蚀建筑伸缩缝结构,其特征在于:所述插板(505)与所述延伸板(503)平行并与所述延伸板(503)相贴合,所述插板(505)的末端活动插入在所述U型连板(502)的内部。

6.根据权利要求5所述的一种防腐蚀建筑伸缩缝结构,其特征在于:所述内嵌板(501)的两侧壁均等距固定设置有钩块(506),且两个所述内嵌板(501)相靠近的内侧设置有空隙。

7.根据权利要求6所述的一种防腐蚀建筑伸缩缝结构,其特征在于:所述内嵌板(501)末端外壁等距固定连接有端板(507),位于同一平面上的两个端板(507)通过设置的弧形弹板(508)相连接,且所述弧形弹板(508)形状设置为向所述缝隙填充胶(2)靠近的内凹面。

8.根据权利要求7所述的一种防腐蚀建筑伸缩缝结构,其特征在于:所述内嵌板(501)的一端外壁均固定设置有接管(509),所述接管(509)的内部开设有横截面为十字状的截面十字槽(510)。
