专利号: 2022225911507
申请人: 罗菊林
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

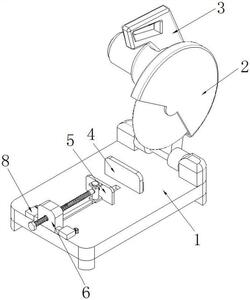

1.一种铝型材切割机,包括底座(1)、切割机主体(2)、提手(3)、挡板(4)和抵板(5),所述切割机主体(2)设置于底座(1)顶部的后侧,所述提手(3)固定连接于切割机主体(2)的顶部,所述挡板(4)设置于切割机主体(2)的前侧,所述抵板(5)设置于挡板(4)的前侧,其特征在于:所述底座(1)顶部的前侧设置有连接座(6),所述连接座(6)的两侧均固定连接有定位块(7),所述定位块(7)远离连接座(6)的一侧设置有壳体(8),所述壳体(8)靠近定位块(7)的一侧开设有第一通槽(9),所述壳体(8)的内腔设置有定位组件(10),所述壳体(8)的后侧开设有第二通槽(11),所述壳体(8)的内腔设置有控位组件(12)。

2.如权利要求1所述的一种铝型材切割机,其特征在于:所述定位组件(10)包括定位柱(1001)和长通槽(1002),所述长通槽(1002)开设于定位柱(1001)的顶部,所述长通槽(1002)的内腔设置有挡块(1003),所述挡块(1003)靠近定位块(7)的一侧固定连接有拉簧(1004)。

3.如权利要求2所述的一种铝型材切割机,其特征在于:所述控位组件(12)包括拉块(1201)和连接杆(1202),所述拉块(1201)固定连接于连接杆(1202)的后侧,所述连接杆(1202)的前侧固定连接有与定位柱(1001)配合使用的控位块(1203),所述连接杆(1202)的顶部开设有限位通槽(1204),所述限位通槽(1204)的内腔设置有限位长柱(1205)。

4.如权利要求2所述的一种铝型材切割机,其特征在于:所述定位块(7)远离连接座(6)的一侧开设有与定位柱(1001)配合使用的定位槽(13)。

5.如权利要求1所述的一种铝型材切割机,其特征在于:所述壳体(8)的底部与底座(1)的顶部固定连接。

6.如权利要求2所述的一种铝型材切割机,其特征在于:所述定位柱(1001)靠近第一通槽(9)内壁的一侧与第一通槽(9)的内壁相接触,所述挡块(1003)的底部与壳体(8)内壁的底部固定连接,所述拉簧(1004)固定连接于长通槽(1002)内壁靠近定位块(7)的一侧。

7.如权利要求3所述的一种铝型材切割机,其特征在于:所述连接杆(1202)靠近第二通槽(11)内壁的一侧与第二通槽(11)的内壁相接触,所述控位块(1203)靠近定位柱(1001)的一侧与定位柱(1001)配合使用,所述限位长柱(1205)的底部与壳体(8)内壁的底部固定连接,所述限位长柱(1205)靠近限位通槽(1204)内壁的一侧与限位通槽(1204)的内壁相接触。
