专利号: 2022225927416
申请人: 潘明燕
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

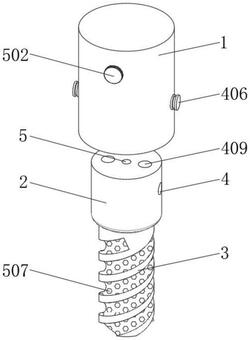

1.一种铣床用铣刀固定机构,包括固定件(1),其特征在于:所述固定件(1)的下侧设置有安装块(2),且安装块(2)的下表面固定安装有铣刀本体(3),所述固定件(1)和安装块(2)之间设置有安装机构(4),且固定件(1)和铣刀本体(3)之间设置有冷却机构(5)。

2.根据权利要求1所述的一种铣床用铣刀固定机构,其特征在于:所述安装机构(4)包括凹槽(401),且凹槽(401)开设在固定件(1)的表面,并且凹槽(401)与安装块(2)的连接方式为卡合连接,所述凹槽(401)内壁的表面开设有滑槽(402),且滑槽(402)的内部滑动连接有第一卡块(403),所述安装块(2)的侧面开设有第一卡槽(407),且第一卡块(403)与第一卡槽(407)的连接方式为卡合连接。

3.根据权利要求2所述的一种铣床用铣刀固定机构,其特征在于:所述第一卡块(403)的表面固定安装有连接杆(404),且连接杆(404)另一端的表面固定安装有拉块(406),所述第一卡块(403)的表面与滑槽(402)的内壁之间固定安装有弹簧(405)。

4.根据权利要求3所述的一种铣床用铣刀固定机构,其特征在于:所述凹槽(401)内壁的表面固定安装有两个第二卡块(408),所述安装块(2)的上表面开设有两个第二卡槽(409),且两个第二卡块(408)与两个第二卡槽(409)的连接方式为卡合连接。

5.根据权利要求1所述的一种铣床用铣刀固定机构,其特征在于:所述冷却机构(5)包括冷却液箱(501)和输液槽(505),且冷却液箱(501)固定安装在固定件(1)的顶部,并且冷却液箱(501)的表面固定安装有进液口(502),所述冷却液箱(501)的表面固定安装有排液管(503),且排液管(503)的表面安装有阀门(504)。

6.根据权利要求5所述的一种铣床用铣刀固定机构,其特征在于:所述输液槽(505)开设在安装块(2)和铣刀本体(3)的内部,且输液槽(505)的表面开设有若干槽口(506),所述铣刀本体(3)的表面开设有若干出液孔(507),且若干出液孔(507)与槽口(506)相连通。
