专利号: 2022226012486
申请人: 佛山捷晨信息咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 鞋类
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

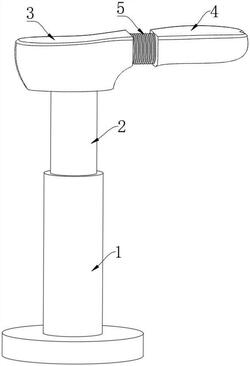

1.一种可调式鞋楦,包括支座(1),其特征在于,所述支座(1)上表面开设有凹槽(11),所述凹槽(11)内部螺纹连接有圆柱(2),所述圆柱(2)的上表面固定连接有后鞋楦(3),所述后鞋楦(3)内部开设有柱形槽(7),所述柱形槽(7)内部滑动连接有圆板(8),所述圆板(8)上通过设置弹性机构与前鞋楦(4)相连接,所述圆柱(2)底部开设有空腔(12),所述空腔(12)内部设有第二气囊(13),所述第二气囊(13)与柱形槽(7)之间固定贯通连接有连接管(10),且所述连接管(10)嵌装在后鞋楦(3)与前鞋楦(4)内壁,所述圆柱(2)内部两侧滑动连接有楔形块(14),且所述楔形块(14)通过设置连接机构与圆柱(2)相连接。

2.根据权利要求1所述的一种可调式鞋楦,其特征在于,所述弹性机构包括推杆(6),所述推杆(6)的一端与圆板(8)固定连接,所述推杆(6)的另一端贯穿后鞋楦(3)与前鞋楦(4)固定连接,且所述推杆(6)与后鞋楦(3)连接处留有缝隙,所述推杆(6)外表面套装有第一弹簧(9),所述第一弹簧(9)的一端与圆板(8)固定连接,所述第一弹簧(9)的另一端与柱形槽(7)的内表面固定连接。

3.根据权利要求1所述的一种可调式鞋楦,其特征在于,所述前鞋楦(4)与后鞋楦(3)之间固定连接有第一气囊(5),且所述第一气囊(5)与柱形槽(7)相连通。

4.根据权利要求1所述的一种可调式鞋楦,其特征在于,所述连接机构包括开设在圆柱(2)内部的滑槽(15),所述滑槽(15)内部滑动连接有连接板(17),且所述连接板(17)与楔形块(14)固定连接,所述连接板(17)与滑槽(15)内表面之间固定连接有第二弹簧(16)。

5.根据权利要求1所述的一种可调式鞋楦,其特征在于,两块所述楔形块(14)相对的一侧均固定连接有磁块(18),且两块所述磁块(18)的磁性相反。
