专利号: 2022226066217
申请人: 安徽秦汉礼记科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

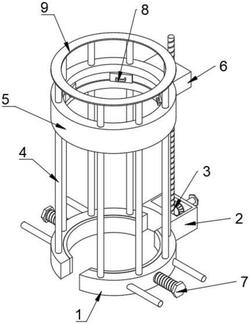

1.一种便于任意调节高度的绿植爬架,包括两个底台(1),其特征在于:两个所述底台(1)的表面共同固定连接有同一个驱动盒(2),所述驱动盒(2)的上表面开设有凹槽,所述凹槽的内底壁转动连接有升降组件(3),所述底台(1)的上表面固定连接有若干个光杆(4),所述光杆(4)的表面滑动连接有支撑圈(5),所述支撑圈(5)的表面固定连接有升降连接块(6),所述升降连接块(6)的上表面开设有螺纹孔,所述螺纹孔的内壁与升降组件(3)的表面螺纹连接,两个所述底台(1)内均设置有稳固组件(7)。

2.根据权利要求1所述的一种便于任意调节高度的绿植爬架,其特征在于:所述升降组件(3)包括与凹槽的内底壁转动连接的从动锥齿轮(301),所述凹槽的后侧内壁转动连接有主动锥齿轮(302),所述主动锥齿轮(302)与从动锥齿轮(301)啮合,所述从动锥齿轮(301)的上表面固定连接有螺纹丝杆(303),所述螺纹丝杆(303)的表面与螺纹孔螺纹连接。

3.根据权利要求1所述的一种便于任意调节高度的绿植爬架,其特征在于:所述升降组件(3)还包括与主动锥齿轮(302)的背面固定连接的转动柱(304),所述驱动盒(2)的背面开设有贯穿至驱动盒(2)后侧内壁的孔洞,所述转动柱(304)的表面与孔洞内壁转动连接,所述转动柱(304)的远离主动锥齿轮(302)的一端固定连接有转动钮(305)。

4.根据权利要求1所述的一种便于任意调节高度的绿植爬架,其特征在于:所述稳固组件(7)包括分别开设在两个底台(1)的表面的限位孔,所述限位孔的内壁滑动连接有限位柱(701),两组所述限位柱(701)的互相靠近的一端均固定连接有稳固板(702)。

5.根据权利要求1所述的一种便于任意调节高度的绿植爬架,其特征在于:所述稳固组件(7)还包括分别开设在两个底台(1)的表面的螺纹洞,所述螺纹洞的内壁螺纹连接有稳固丝杆(703),两个所述稳固丝杆(703)的互相靠近的一端分别与两个稳固板(702)互相远离的一面转动连接,两个所述稳固丝杆(703)的互相远离的一端均固定连接有稳固旋钮(704)。

6.根据权利要求1所述的一种便于任意调节高度的绿植爬架,其特征在于:所述支撑圈(5)的内壁开设有滑槽,所述滑槽的内壁滑动连接有若干个滑动块,若干个所述滑动块的远离滑槽的一面均固定连接有夹持扣(8)。

7.根据权利要求1所述的一种便于任意调节高度的绿植爬架,其特征在于:所述光杆(4)的顶端固定连接有止位板(9)。
