专利号: 2022226068725
申请人: 杭州华聚自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

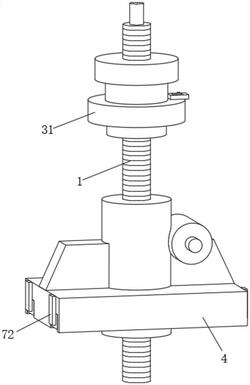

1.一种低噪自锁蜗轮丝杆升降机,包括升降丝杆(1),其特征在于:所述升降丝杆(1)上设置有升降驱动盘(2),所述升降驱动盘(2)上设置有润滑机构(3),所述润滑机构(3)包括固定环(31)、吸油环(32)、注油孔(33)、封堵板(34)、弹性密封球(35)、导向板(36)和弹性气囊(37),所述升降丝杆(1)上设置有固定壳(4),所述固定壳(4)上设置有驱动装置(5),所述驱动装置(5)和升降丝杆(1)上共同设置有清洁装置(6),所述固定壳(4)上设置有降噪机构(7),所述降噪机构(7)包括降噪橡胶块(71)、端板(72)、卡板(73)、连接杆(74)、安装环(75)和弹簧(76)。

2.根据权利要求1所述的一种低噪自锁蜗轮丝杆升降机,其特征在于:所述升降驱动盘(2)的外侧固定套接有固定环(31),所述固定环(31)上固定连接有吸油环(32),所述吸油环(32)与升降丝杆(1)滑动连接,所述固定环(31)内开设有注油孔(33),所述固定环(31)上接触有封堵板(34),所述固定环(31)上固定连接有导向板(36),所述导向板(36)与封堵板(34)滑动连接,所述导向板(36)上粘接有弹性气囊(37),所述弹性气囊(37)的另一端与封堵板(34)粘接。

3.根据权利要求1所述的一种低噪自锁蜗轮丝杆升降机,其特征在于:所述封堵板(34)上固定连接有弹性密封球(35),所述弹性密封球(35)与注油孔(33)滑动连接。

4.根据权利要求1所述的一种低噪自锁蜗轮丝杆升降机,其特征在于:所述固定壳(4)内滑动连接有降噪橡胶块(71),所述固定壳(4)上接触有端板(72),所述端板(72)与降噪橡胶块(71)接触,所述端板(72)上固定连接有卡板(73),所述卡板(73)与降噪橡胶块(71)滑动连接,所述端板(72)上固定连接有连接杆(74),所述连接杆(74)与固定壳(4)滑动连接,所述固定壳(4)内固定连接有安装环(75),所述安装环(75)与连接杆(74)滑动连接,所述连接杆(74)的外侧设置有弹簧(76)。

5.根据权利要求1所述的一种低噪自锁蜗轮丝杆升降机,其特征在于:所述降噪橡胶块(71)设置有四个,四个所述降噪橡胶块(71)在固定壳(4)上均匀分布。

6.根据权利要求1所述的一种低噪自锁蜗轮丝杆升降机,其特征在于:所述弹簧(76)的一端与连接杆(74)焊接,所述弹簧(76)的另一端与安装环(75)焊接。
