专利号: 2022226094772
申请人: 河北锦霖盛世冶金设备科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

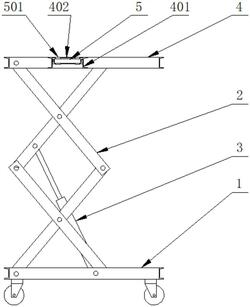

1.一种液压升降平台,包括底座(1)、伸缩支撑架(2)、液压缸(3)和顶平台架(4),其特征在于,还包括过桥板(5),所述过桥板(5)水平平行埋设在所述顶平台架(4)内,所述顶平台架(4)在所述过桥板(5)两侧设置有加强筋(401),所述加强筋(401)朝向所述过桥板(5)侧壁的一侧设置有导向结构,所述过桥板(5)能够沿着所述导向结构直线往复滑动,所述过桥板(5)外端能够滑动探出所述顶平台架(4)侧壁上的开口(402)并搭接在烤包器摆臂(9)上。

2.根据权利要求1所述的液压升降平台,其特征在于:所述导向结构包括轨道角钢(403)和滚轮(7),两个所述轨道角钢(403)背对着背间隔固定连接在所述加强筋(401)朝向所述过桥板(5)的侧壁上,所述滚轮(7)在所述轨道角钢(403)背边之间滚动;所述滚轮(7)的数量为多个且对称设置在所述过桥板(5)的两个侧壁上。

3.根据权利要求1所述的液压升降平台,其特征在于:还包括锁定销(6),所述过桥板(5)的端部竖直设置有锁定销套(501),所述锁定销(6)穿接在所述锁定销套(501)内且底端能够插入到所述烤包器摆臂(9)顶面的销孔或者沟槽中。

4.根据权利要求3所述的液压升降平台,其特征在于:所述锁定销套(501)的数量为两个且分别设置在所述过桥板(5)的端头的两侧;所述锁定销(6)为台阶销轴,上部台阶处设置有连接螺纹。

5.根据权利要求4所述的液压升降平台,其特征在于:所述锁定销(6)头部设置有挂环,所述挂环上连接有锁链,所述锁链另一端连接到所述过桥板(5)的端面上。

6.根据权利要求1所述的液压升降平台,其特征在于:所述过桥板(5)的底部还设置有限位挡销(502),所述顶平台架(4)底面板在所述限位挡销(502)相应位置开设有腰型孔,所述腰型孔沿着所述过桥板(5)滑动方向开设。

7.根据权利要求1~6任一项所述的液压升降平台,其特征在于:还包括接近开关(8),所述接近开关(8)安装在所述顶平台架(4)侧壁上,所述接近开关(8)的检测探头朝向所述过桥板(5)的内端端面;所述接近开关(8)电连接到设备的电控箱。
