专利号: 2022226154542
申请人: 企诚领航(苏州)信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

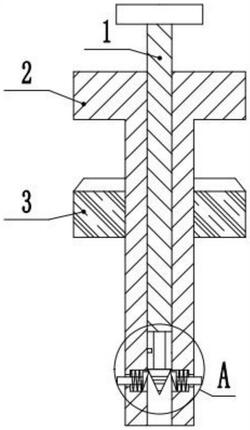

1.一种嵌套螺栓紧固件,包括螺栓(1),螺栓(1)表面螺纹连接有嵌套(2),嵌套(2)表面螺纹连接有螺母(3),其特征在于:还包括卡紧机构;

所述卡紧机构包括安装组件、卡紧组件、弹性组件、传导组件与限位组件,所述安装组件与限位组件均设置在嵌套(2)底部,所述卡紧组件通过弹性组件连接在安装组件内,所述传导组件设置在螺栓(1)底端。

2.根据权利要求1所述的一种嵌套螺栓紧固件,其特征在于:所述安装组件包括两个安装槽(4),两个所述安装槽(4)左右对称开设在嵌套(2)内表面底部,两个所述安装槽(4)内壁侧部均开设有通孔(5),两个所述通孔(5)与嵌套(2)外表面底部相连通。

3.根据权利要求2所述的一种嵌套螺栓紧固件,其特征在于:所述弹性组件包括两个弹簧(6),两个所述弹簧(6)分别横向设置在两个安装槽(4)内部,所述弹簧(6)靠近通孔(5)的一端固定连接在安装槽(4)内壁侧部。

4.根据权利要求3所述的一种嵌套螺栓紧固件,其特征在于:所述卡紧组件包括两个定位杆(7),两个所述定位杆(7)分别水平贯穿两个通孔(5),两个所述定位杆(7)的相对端分别水平贯穿两个弹簧(6)。

5.根据权利要求4所述的一种嵌套螺栓紧固件,其特征在于:两个所述定位杆(7)的相对端均固定连接有楔形块(8),两个所述弹簧(6)远离通孔(5)的一端分别固定连接在两个楔形块(8)表面。

6.根据权利要求5所述的一种嵌套螺栓紧固件,其特征在于:所述传导组件包括连接杆(9),所述连接杆(9)顶端竖直固定连接在螺栓(1)底端,所述连接杆(9)底端固定连接有导块(10),所述导块(10)呈锥体状。
