专利号: 2022226203286
申请人: 贵州力均石膏建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

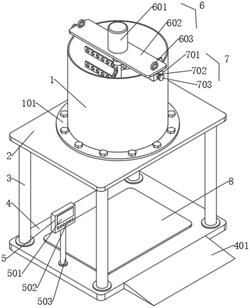

1.一种石膏抹灰砂浆定量下料混匀一体装置,包括底座(4)、磅秤本体(8)、气动阀门本体(9)和混料仓(1),其特征在于:所述底座(4)水平设置,所述底座(4)的顶面中部水平安装有磅秤本体(8),所述底座(4)的顶面周围竖向固定有多个立柱(3),所述立柱(3)的底端均固定在水平设置的顶座(2)底面,且所述顶座(2)位于所述底座(4)的上方,所述顶座(2)的中部竖向固定安装有所述混料仓(1),且所述混料仓(1)底部的下料管(102)伸出所述顶座(2)底面并位于所述磅秤本体(8)的正上方,所述下料管(102)伸出所述顶座(2)底面的外围安装有用以控制开闭的所述气动阀门本体(9);

所述混料仓(1)的顶部敞开,所述混料仓(1)顶部的前后位置均固定有快拆组件(7),所述快拆组件(7)之间固定有搅拌组件(6),所述搅拌组件(6)与所述混料仓(1)竖向同轴,且所述搅拌组件(6)与所述混料仓(1)通过所述快拆组件(7)可拆卸连接在一起。

2.根据权利要求1所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述底座(4)顶面在所述磅秤本体(8)旁侧的位置通过支架(503)安装有控制器(5),且所述磅秤本体(8)和所述气动阀门均与所述控制器(5)电连接。

3.根据权利要求2所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述控制器(5)的前面设置有用以调控定量下料的按钮(502)和用以显示定量下料信息的显示屏(501)。

4.根据权利要求3所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述底座(4)的前面中部设置有表面为斜坡状的垫板。

5.根据权利要求4所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述混料仓(1)以竖向滑动配合的方式穿过所述顶座(2),所述混料仓(1)的中部外围同轴固定有固定座(101),所述固定座(101)担放在所述顶座(2)的顶面且与所述顶座(2)固定相连。

6.根据权利要求2‑5任意一项所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述搅拌组件(6)包括安装板(602)和驱动电机(601),所述安装板(602)沿纵向水平担放在所述混料仓(1)顶面,且所述安装板(602)通过所述快拆组件(7)与所述混料仓(1)可拆卸连接,所述安装板(602)的顶面竖向固定有所述驱动电机(601),所述驱动电机(601)底部的电机轴(604)以竖向滑动配合的方式伸出所述安装板(602)底面且与所述混料仓(1)竖向同轴,所述电机轴(604)的底端通过联轴器同轴固定有搅拌轴(605),所述搅拌轴(605)的外围沿自身径向固定有多组叶片(606)。

7.根据权利要求6所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述安装板(602)顶面的前后位置均固定有吊环(603),所述叶片(606)均为矩形的多孔板,且每组所述叶片(606)在周向上均布设置,多组所述叶片(606)在竖向上均布设置。

8.根据权利要求7所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述搅拌轴(605)的底部外围同轴滑动配合有配合套(607),所述配合套(607)的两侧均延伸固定有连接架(608),且所述连接架(608)均固定在所述混料仓(1)内壁。

9.根据权利要求8所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述快拆组件(7)包括插块(705)和固定套(701),所述插块(705)分别固定在所述安装板(602)底面的前后位置,前后位置的所述插块(705)均沿纵向开设有锁止孔(706),所述固定套(701)分别固定在所述混料仓(1)顶部的前后位置,且所述安装板(602)底面的前后位置分别与对应所述固定套(701)的顶端面贴合接触,所述固定套(701)均竖向开设有插槽(707),所述插块(705)与所述插槽(707)一一对应且竖向滑动配合,前后位置的所述固定套(701)彼此远离的外端面均沿纵向开设有安装孔(704),且所述安装孔(704)分别与相近的所述插槽(707)垂直连通,所述安装孔(704)均沿纵向同轴啮合有螺柱(702),且前后位置的所述螺柱(702)彼此靠近的内端均与对应所述锁止孔(706)同轴配合,前后位置的所述螺柱(702)彼此远离的端部均伸出对应的所述固定套(701)外端面。

10.根据权利要求9所述一种石膏抹灰砂浆定量下料混匀一体装置,其特征在于:所述锁止孔(706)均为螺纹孔,且所述螺柱(702)均与对应的所述锁止孔(706)啮合连接,前后位置的所述螺柱(702)伸出所述固定套(701)的部分均同轴啮合有锁紧螺母(703),且所述锁紧螺母(703)均压紧在对应所述固定套(701)的外端面。
