专利号: 2022226415824
申请人: 栗伟
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

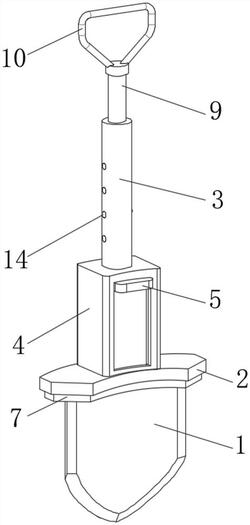

1.一种园林铲,包括铲体(1),所述铲体(1)的顶端固定安装有踏板(2),所述踏板(2)的一侧固定安装有铲杆(3),其特征在于:所述踏板(2)的一侧设置有清理机构,所述清理机构包括固定安装于踏板(2)一侧的安装壳(4),所述安装壳(4)的内部活动安装有压板(5),所述压板(5)的下侧固定安装有连接板(6),所述连接板(6)贯穿踏板(2)设置,所述连接板(6)的底端固定安装有清理板(7),所述清理板(7)套设于铲体(1)的外侧,所述铲杆(3)的外侧套设有第一弹簧(8),所述铲杆(3)的一侧设置有延伸杆(9),所述延伸杆(9)的顶端固定安装有握柄(10),所述铲杆(3)的内部设置有调节机构。

2.根据权利要求1所述的一种园林铲,其特征在于:所述铲杆(3)贯穿安装壳(4)设置,所述压板(5)套设于铲杆(3)的外侧。

3.根据权利要求1所述的一种园林铲,其特征在于:所述安装壳(4)的侧壁开设有与压板(5)相适配的通槽,所述第一弹簧(8)设置于压板(5)与踏板(2)之间。

4.根据权利要求1所述的一种园林铲,其特征在于:所述调节机构包括铲杆(3)内部开设的第一安装槽(11),所述延伸杆(9)活动安装于第一安装槽(11)的内部,所述延伸杆(9)位于第一安装槽(11)内部的一端固定安装有安装块(12),所述安装块(12)的内部开设有两个对称设置的第二安装槽(13),所述第二安装槽(13)的内部活动安装有顶块(14),所述第二安装槽(13)的内部固定安装有第二弹簧(15),所述第一安装槽(11)两侧壁均开设有与顶块(14)相适配的定位孔(16)。

5.根据权利要求4所述的一种园林铲,其特征在于:所述定位孔(16)的数量为多个,且多个定位孔(16)呈线性阵列分布。

6.根据权利要求4所述的一种园林铲,其特征在于:所述延伸杆(9)的外侧套设有第三弹簧(17),所述第三弹簧(17)设置于安装块(12)与第一安装槽(11)的顶部之间。

7.根据权利要求4所述的一种园林铲,其特征在于:所述安装块(12)的两侧均固定安装有滑块(18),所述第一安装槽(11)内壁的两侧均开设有与滑块(18)相适配的滑槽(19),所述滑块(18)与滑槽(19)滑动连接。
