专利号: 2022226436055
申请人: 毛凤文
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

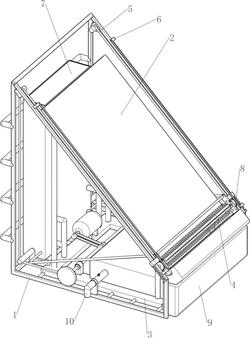

1.一种沙漠中的太阳能电池板用沙尘清除装置,包括有边框架(1)、电池板(2)、支撑架(3)和刷子(4),边框架(1)右侧设有支撑架(3),支撑架(3)顶部设有电池板(2),旋转机构(6)上设有刷子(4),其特征在于,还包括有移动机构(5)和旋转机构(6),边框架(1)与支撑架(3)之间设有移动机构(5),边框架(1)与移动机构(5)之间设有旋转机构(6)。

2.如权利要求1所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,移动机构(5)包括有电机(51)、缠绕杆(52)、皮带轮组件(53)、绕线轴(54)、拉线(55)、移动块(56)和复位弹簧(57),支撑架(3)上部左侧安装有电机(51),支撑架(3)上转动式设有缠绕杆(52),缠绕杆(52)与电机(51)输出轴之间绕有皮带轮组件(53),支撑架(3)左部前后两侧均设有绕线轴(54),边框架(1)前后两侧滑动式对称设有移动块(56),缠绕杆(52)前后两侧均绕有拉线(55),拉线(55)绕过同侧的绕线轴(54)与同侧的移动块(56)连接,移动块(56)与边框架(1)之间连接有复位弹簧(57)。

3.如权利要求2所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,旋转机构(6)包括有架高柱(61)、齿条(62)、旋转轴(63)和全齿轮(64),两个移动块(56)之间转动式设有旋转轴(63),旋转轴(63)与刷子(4)连接,边框架(1)前后两侧均设有两个架高柱(61),同侧的两个架高柱(61)之间连接有齿条(62),旋转轴(63)前后两侧均设有全齿轮(64),全齿轮(64)与同侧的齿条(62)啮合。

4.如权利要求3所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,还包括有喷水机构(7),喷水机构(7)包括有连接杆(71)、盛水箱(72)、出水管(73)和喷水杆(74),边框架(1)左部前后两侧均设有四个连接杆(71),八个连接杆(71)之间连接有盛水箱(72),盛水箱(72)与支撑架(3)连接,两个移动块(56)之间设有喷水杆(74),喷水杆(74)前后两部与盛水箱(72)之间均连接有出水管(73)。

5.如权利要求4所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,还包括有抹干机构(8),抹干机构(8)包括有海绵(81)、连接方杆(82)和锁定柱(83),移动块(56)上设有连接方杆(82),连接方杆(82)与移动块(56)之间设有锁定柱(83),两个连接方杆(82)之间连接有海绵(81)。

6.如权利要求5所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,还包括有收集机构(9),收集机构(9)包括有接水盒(91)、储水盒(92)、拦截框(93)和挤压板(94),支撑架(3)右部设有接水盒(91),接水盒(91)上部设有拦截框(93),拦截框(93)内设有挤压板(94),接水盒(91)左侧与支撑架(3)之间连接有储水盒(92)。

7.如权利要求6所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,还包括有放水机构(10),放水机构(10)包括有固定圆环(101)、下水管(102)、旋转开关(103)和扭力弹簧(104),边框架(1)前侧设有固定圆环(101),固定圆环(101)与储水盒(92)之间连接有下水管(102),下水管(102)后侧转动式设有旋转开关(103),旋转开关(103)与下水管(102)之间连接有扭力弹簧(104),扭力弹簧(104)绕在旋转开关(103)上。

8.如权利要求2所述的一种沙漠中的太阳能电池板用沙尘清除装置,其特征在于,电机(51)为伺服电机。
