专利号: 2022226513719
申请人: 郭兆文
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

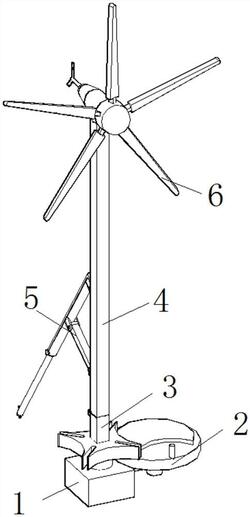

1.一种船舶海风发电装置,包括底座(1)和发电机构(6),其特征在于:所述底座(1)的上方安装有旋转机构(2),所述旋转机构(2)的左上方固定连接有第一支杆(3),所述第一支杆(3)的上方转动连接有第二支杆(4),所述第二支杆(4)的后方安装有折叠机构(5),所述第二支杆(4)的顶端固定连接有发电机构(6)。

2.根据权利要求1所述的一种船舶海风发电装置,其特征在于:所述旋转机构(2)包括安装板(21)、驱动电机(22)、旋转盘(23)、限位块(24)、挤压杆(25)、活动块(26)和连接柱(27),所述安装板(21)的底部设置有驱动电机(22),所述驱动电机(22)的输出端贯穿安装板(21)并与旋转盘(23)固定相连,所述旋转盘(23)的上方设置有限位块(24),所述旋转盘(23)的上方前端连接有挤压杆(25),所述限位块(24)的左侧设置有活动块(26),所述活动块(26)的底端转动连接有连接柱(27)。

3.根据权利要求2所述的一种船舶海风发电装置,其特征在于:所述安装板(21)和连接柱(27)均与底座(1)固定相连,所述旋转盘(23)与限位块(24)和挤压杆(25)均为固定相连,所述与限位块(24)靠近挤压杆(25)的一端设有凹槽。

4.根据权利要求2所述的一种船舶海风发电装置,其特征在于:所述限位块(24)与活动块(26)的周侧贴合,所述活动块(26)的四个角均开设有通槽,所述活动块(26)与连接柱(27)的连接方式为转动连接。

5.根据权利要求1所述的一种船舶海风发电装置,其特征在于:所述折叠机构(5)包括第一活动杆(51)、第二活动杆(52)、连接杆(53)和安装块(54),所述第一活动杆(51)的上方设置有第二活动杆(52),所述第二活动杆(52)的中部靠近第二支杆(4)的一侧连接有连接杆(53),所述第二活动杆(52)远离第一活动杆(51)的一端安装有安装块(54)。

6.根据权利要求5所述的一种船舶海风发电装置,其特征在于:所述第一活动杆(51)与第二活动杆(52)的连接方式为滑动连接,所述连接杆(53)与第二活动杆(52)和第二支杆(4)的连接方式均为铰接。

7.根据权利要求5所述的一种船舶海风发电装置,其特征在于:所述安装块(54)的前端呈燕尾形设置,所述第二活动杆(52)与安装块(54)的连接方式为铰接,所述第二支杆(4)的后方开设有呈燕尾形的导向槽,所述安装块(54)与第二支杆(4)的连接方式为滑动连接。
