专利号: 202222653151X
申请人: 青岛亨通建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

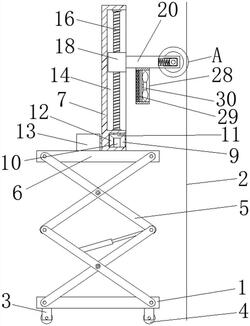

1.一种建筑施工用外墙抹灰装置,包括底座(1)和墙体(2),其特征在于:所述底座(1)上端面固定连接有升降架(5)所述升降架(5)上端面固定连接有支撑板(6),所述支撑板(6)上端面靠近前后端处分别固定连接有一号支架(7)和二号支架(8),所述一号支架(7)靠近下端面内壁固定开设有齿槽(9),所述齿槽(9)上下内壁之间转动连接有支撑轴(10),所述支撑轴(10)外壁上固定套接有从动齿轮(11),所述从动齿轮(11)一侧转动设置有主动齿轮(12);

所述一号支架(7)和二号支架(8)同一侧外壁上分别固定开设有调节滑槽(14)和限位滑槽(15),所述调节滑槽(14)上下内壁之间转动连接有调节丝杆(16),所述限位滑槽(15)上下内壁之间固定连接有限位滑杆(17),所述调节丝杆(16)外壁上螺纹套接有调节滑块(18),所述限位滑杆(17)外壁上滑动套接有限位滑块(19),所述调节滑块(18)和限位滑块(19)同一侧外壁上均固定连接有连接板(20);

两个所述连接板(20)靠近墙体(2)一端均固定开设有缓冲槽(21),是缓冲槽(21)内滑动套接有缓冲滑块(22),所述缓冲滑块(22)和缓冲槽(21)一侧内壁之前固定连接有缓冲弹簧(23),两个所述缓冲滑块(22)之间转动连接有连接轴(26),所述连接轴(26)外壁上固定套接有刷辊(27),两个所述连接板(20)下端固定连接有供风装置(28)。

2.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述底座(1)下端面靠近四角处均固定连接有支撑柱(3),四个所述支撑柱(3)下端面均转动连接有自锁滑轮(4)。

3.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述支撑板(6)上端面一侧固定连接有驱动电机(13),所述驱动电机(13)输出端贯穿齿槽(9)并与主动齿轮(12)固定连接。

4.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述主动齿轮(12)与从动齿轮(11)啮合。

5.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述缓冲槽(21)上下内壁上均固定开设有轮槽(24),所述缓冲滑块(22)上下外壁靠近两侧处均转动连接有辅助滑轮(25),所述辅助滑轮(25)与轮槽(24)滑动连接。

6.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述供风装置(28)内端分别固定设置有进风滤网(29)和风扇(30),所述进风滤网(29)固定设置在进风口处。

7.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述调节滑槽(14)和限位滑槽(15)高度相同。

8.根据权利要求1所述的一种建筑施工用外墙抹灰装置,其特征在于:所述刷辊(27)和墙体(2)贴合设置。
