专利号: 2022226571540
申请人: 自在建筑规划设计(深圳)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

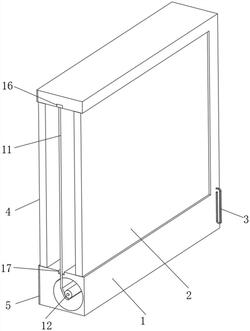

1.一种绿色建筑设计用窗,包括窗框(1),其特征在于:所述窗框(1)内腔的前侧镶嵌有前窗扇(2),所述窗框(1)内腔的后侧镶嵌有后窗扇(4),所述窗框(1)背面的外表面固定连接有隔热膜(5),所述窗框(1)内腔顶部的中部和底部的中部均设有矩形槽(17),所述矩形槽(17)的内腔内放置有矩形块(16),所述窗框(1)底部内腔的中部活动套接有转轴(12),所述转轴(12)的外圈固定连接有窗帘(11),所述窗帘(11)的另一端与矩形块(16)底部的中部固定连接,且所述窗帘(11)与窗框(1)内腔的底部活动连接,所述窗框(1)一侧的侧壁内设有转动结构,转动结构由拉链(3)、与拉链(3)啮合的小齿轮(14)、与小齿轮(14)固定连接的大齿轮(13)、与大齿轮(13)啮合的传递齿轮(15)、与转轴(12)和传递齿轮(15)均固定连接的主动齿轮(7)、与窗框(1)该侧壁内腔顶端活动连接的从动齿轮(6)、与窗框(1)该侧壁内腔固定连接的限位杆(9)和传动带(8)组成,所述主动齿轮(7)与从动齿轮(6)通过传动带(8)传动连接,且所述传动带(8)的一侧固定连接有支撑块(10),所述支撑块(10)的中部活动套接有限位杆(9),所述支撑块(10)与矩形块(16)固定连接。

2.根据权利要求1所述的一种绿色建筑设计用窗,其特征在于:所述前窗扇(2)和后窗扇(4)的外表面均固定连接有防护膜。

3.根据权利要求1所述的一种绿色建筑设计用窗,其特征在于:所述隔热膜(5)和窗帘(11)的外表面均涂抹有反光涂料。

4.根据权利要求1所述的一种绿色建筑设计用窗,其特征在于:所述窗框(1)一侧的侧壁的底端设有开槽,所述拉链(3)的一端通过开槽延伸至窗框(1)的外侧,所述拉链(3)为环形的同步带,所述小齿轮(14)与同步带的内表面啮合,所述拉链(3)和小齿轮(14)均与开槽的内腔活动连接。

5.根据权利要求1所述的一种绿色建筑设计用窗,其特征在于:所述支撑块(10)的材质为磁铁,所述限位杆(9)的材质为铁磁性金属。

6.根据权利要求1所述的一种绿色建筑设计用窗,其特征在于:所述传动带(8)和大齿轮(13)之间设有隔板(18),所述隔板(18)底端的中部设有贯穿孔,贯穿孔的内腔内活动套接有圆杆,圆杆的一端与传递齿轮(15)的中部固定连接,所述圆杆的另一端与主动齿轮(7)远离转轴(12)的一端的中部固定连接,且所述圆杆的外表面包裹有防尘环。

7.根据权利要求1所述的一种绿色建筑设计用窗,其特征在于:所述小齿轮(14)、传递齿轮(15)和大齿轮(13)三者的直径是依次递增的。
