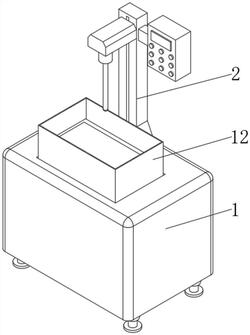

1.一种光伏板测试用抗撞击测试装置,包括底箱(1);
固定连接在底箱(1)顶部后侧的测试结构(2);
其特征在于:所述底箱(1)内腔右侧的底部固定连接有马达(3),所述马达(3)的输出端固定连接有齿轮一(4),所述底箱(1)内腔通过轴承横向活动连接有转杆(5),所述转杆(5)表面的右侧套接有齿轮二(6),所述齿轮二(6)的底部与齿轮一(4)啮合,所述转杆(5)表面的左侧套接有齿轮三(7),所述齿轮三(7)的背面设置有齿板(8),所述齿板(8)的背面与底箱(1)的内壁滑动连接,所述齿板(8)左侧的底部固定连接有滑杆(9),所述滑杆(9)的左侧与底箱(1)的内壁滑动连接,所述齿板(8)的顶部固定连接有连接板(10),所述连接板(10)顶部的两侧均固定连接有连接杆(11),所述连接杆(11)的顶部固定连接有遮挡框(12),所述遮挡框(12)的顶部贯穿至底箱(1)的顶部。
2.根据权利要求1所述的一种光伏板测试用抗撞击测试装置,其特征在于:所述马达(3)的底部固定连接有支撑块(13),所述支撑块(13)的底部与底箱(1)的内壁固定连接。
3.根据权利要求1所述的一种光伏板测试用抗撞击测试装置,其特征在于:所述滑杆(9)底部的两侧均固定连接有弹簧(14),所述弹簧(14)的底部与底箱(1)的内壁固定连接。
4.根据权利要求1所述的一种光伏板测试用抗撞击测试装置,其特征在于:所述底箱(1)左侧的底部开设有滑槽(15),所述滑杆(9)的左侧滑动连接在滑槽(15)的内部。
5.根据权利要求1所述的一种光伏板测试用抗撞击测试装置,其特征在于:所述底箱(1)内腔的背面开设有条轨(16),所述齿板(8)的背面滑动连接在条轨(16)的内部。
6.根据权利要求1所述的一种光伏板测试用抗撞击测试装置,其特征在于:所述底箱(1)的顶部开设有框槽(17),所述框槽(17)配合遮挡框(12)使用。
