专利号: 2022226756513
申请人: 周晓园
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

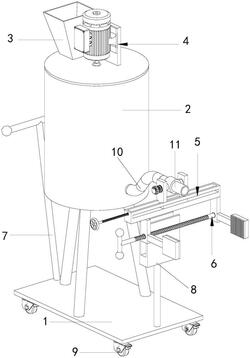

1.一种混凝土灌浆机,其特征在于,包括:

移动承载板(1)、料桶(2)、下料斗(3),所述料桶(2)固定安装在所述移动承载板(1)上,用于承载所述料桶(2)移动,所述料桶(2)用于放置需要浇筑的混凝土,所述下料斗(3)与所述料桶(2)的顶部固定连通,用于向料桶(2)内投入混凝土;

搅拌组件(4),所述搅拌组件(4)固定安装在所述料桶(2)顶部,用于对料桶(2)内的混凝土进行搅拌;

灌浆机主体(10)、灌浆头(11),所述灌浆机主体(10)固定安装在所述料桶(2)内部,且其一端与所述料桶(2)侧壁固定连通,用于将所述料桶(2)内的混凝土排出浇筑,所述灌浆头(11)与所述灌浆机主体(10)贯穿所述料桶(2)的一部分固定连通,对浇筑的混凝土进行导向;

方向调节组件(5),所述方向调节组件(5)与所述灌浆头(11)固定连接,用于调整所述灌浆头(11)浇筑的方向;

夹紧组件(6),所述夹紧组件(6)与所述方向调节组件(5)固定连接,用于代替人力手持灌浆头(11),将所述方向调节组件(5)和所述灌浆头(11)固定在建筑物上。

2.根据权利要求1所述的一种混凝土灌浆机,其特征在于,所述搅拌组件(4)包括搅拌电机(401)、搅拌杆(402)、搅拌桨(403),所述搅拌电机(401)固定安装在所述料桶(2)顶端,所述搅拌杆(402)转动贯穿所述料桶(2)顶部且所述搅拌杆(402)的顶端与所述搅拌电机(401)的输出轴固定连接,所述搅拌桨(403)的数量设为多个,分别固定安装在所述搅拌杆(402)上。

3.根据权利要求1所述的一种混凝土灌浆机,其特征在于,所述方向调节组件(5)包括安装板(501)、调节环(502)、滑动座(503)、第一调节杆(504)、限位块(505)、限位环(506)、限位螺母(507),所述调节环(502)固定套设在所述灌浆头(11)外部,所述调节环(502)的外部一端与所述滑动座(503)转动连接,其另一端转动贯穿所述滑动座(503),且贯穿部分上设有螺纹,螺纹部分还开设有凹槽,所述滑动座(503)移动安装在所述安装板(501)上,所述第一调节杆(504)螺纹贯穿所述安装板(501)的一端且其一端与所述滑动座(503)转动连接,所述限位块(505)固定安装在所述滑动座(503)的外侧壁,所述限位环(506)移动套设在所述调节环(502)贯穿所述滑动座(503)部分的螺纹上,且其侧面开设有缺口,缺口可以与所述限位块(505)啮合,所述限位环(506)内设有一卡块,卡块移动安装在所述调节环(502)贯穿所述滑动座(503)部分的螺纹上的凹槽内,所述限位螺母(507)螺纹套设在所述调节环(502)贯穿所述滑动座(503)部分的螺纹上。

4.根据权利要求3所述的一种混凝土灌浆机,其特征在于,所述夹紧组件(6)包括固定板(601)、移动板(602)、夹紧臂(603)、防滑板(604)、第二调节杆(605),所述固定板(601)固定安装在所述安装板(501)的底部长度向一端,所述移动板(602)移动安装在所述安装板(501)的底部,所述夹紧臂(603)数量设为两个,分别与所述固定板(601)和所述移动板(602)固定连接,所述防滑板(604)数量设为两个,分别固定安装在所述夹紧臂(603)上,所述第二调节杆(605)一端与所述固定板(601)转动连接,另一端螺纹贯穿所述移动板(602)。

5.根据权利要求1所述的一种混凝土灌浆机,其特征在于,所述移动承载板(1)上还固定安装有推拉杆(7)和放置架(8),所述移动承载板(1)底部还固定安装有数个自锁万向轮(9)。

6.根据权利要求4所述的一种混凝土灌浆机,其特征在于,所述安装板(501)的上方和下方均开设有滑动槽,所述滑动座(503)和所述移动板(602)可在相应的滑动槽内沿所述安装板(501)长度向移动。
