专利号: 2022226784585
申请人: 安徽凯捷数码科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

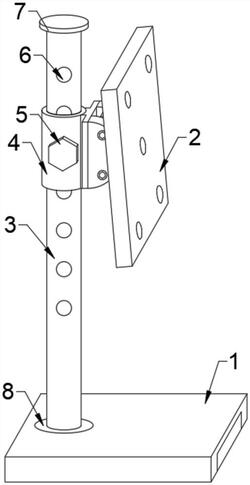

1.一种显示器底托,包括底座(1)、滑动套(4)、固定杆(3)以及安装板(2),其特征在于,所述底座(1)内部活动安装有旋转座(8),所述固定杆(3)固定在旋转座(8)上,且所述固定杆(3)上开设有多个等间距分布的调节螺孔一(6),所述调节螺孔一(6)贯穿固定杆(3)的后侧表面;

所述滑动套(4)上开设有调节螺孔二(11),所述滑动套(4)滑动套(4)接在固定杆(3)上,且所述调节螺孔一(6)与调节螺孔二(11)内螺纹连接有锁紧螺杆(5);

所述滑动套(4)的外圈表面右侧固定有轴座一(9),所述安装板(2)的左侧表面固定有轴座二(10),所述安装板(2)通过轴座一(9)、轴座二(10)以及轴销活动安装在滑动套(4)上。

2.如权利要求1所述的一种显示器底托,其特征在于:所述滑动套(4)的内径与固定杆(3)的外径相匹配,且所述滑动套(4)的内圈表面刮光滑设计,所述固定杆(3)的外圈表面光滑设计。

3.如权利要求2所述的一种显示器底托,其特征在于:所述固定杆(3)的顶端安装有限位板(7),且所述限位板(7)的外径大于滑动套(4)的内径;

所述固定杆(3)的顶端向下凹陷形成有螺纹槽,所述限位板(7)的下端通过螺杆螺纹安装在螺纹槽内。

4.如权利要求1所述的一种显示器底托,其特征在于:所述轴座一(9)的前侧表面上下两端分别开设的有一个螺纹孔,所述螺纹孔内螺纹连接有紧固螺钉一(12);

所述紧固螺钉一(12)的朝内一侧表面与轴座二(10)的朝外一侧表面接触。

5.如权利要求1所述的一种显示器底托,其特征在于:所述底座(1)上端表面左侧向下凹陷形成有旋转槽,所述旋转座(8)活动安装在旋转槽内;

所述旋转槽的截面呈凸型形结构,所述旋转座(8)的截面呈凸型形结构;

所述底座(1)的左侧表面向右凹陷形成螺钉孔,且所述螺钉孔与旋转槽连通,所述螺钉孔内螺纹连接有紧固螺钉二(15),所述紧固螺钉二(15)与旋转座(8)外圈表面接触。

6.如权利要求1所述的一种显示器底托,其特征在于:所述底座(1)的下端表面右侧嵌入有配重块(13),所述底座(1)的下端表面四个边角处以及中间位置均设置有吸盘(14)。
