专利号: 2022227030937
申请人: 苏州欣科雅精密电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

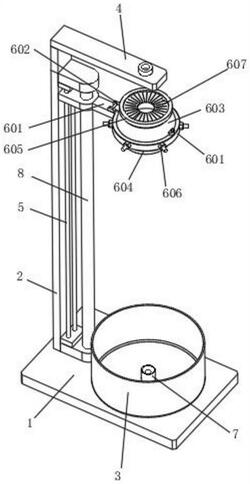

1.一种深孔枪钻表面自动化均匀覆油装置,其特征在于:具有底板(1),所述底板(1)的两侧分别设置有支架(2)和回收箱(3),所述支架(2)上从上至下依次设置有插板(4)和无杆气缸(5),所述插板(4)上开有插孔,所述无杆气缸(5)的滑台上设置有覆油组件,所述覆油组件包括安装环(601)、铰座(602)、上挡油罩(603)、下挡油罩(604)和螺纹套(605),所述安装环(601)的侧壁设置有多个喷油嘴(606),所述螺纹套(605)的内壁上固定连接有毛刷(607),所述回收箱(3)内设置有托盘(7),所述托盘(7)上开有定位槽,所述安装环(601)与托盘(7)和螺纹套(605)同轴设置。

2.根据权利要求1所述的深孔枪钻表面自动化均匀覆油装置,其特征在于:所述支架(2)和回收箱(3)均与底板(1)固定连接,所述托盘(7)与回收箱(3)固定连接,所述托盘(7)底部开有多个漏油槽(701),所述漏油槽(701)与定位槽连通。

3.根据权利要求1所述的深孔枪钻表面自动化均匀覆油装置,其特征在于:所述插板(4)上开有插孔,所述支架(2)与插板(4)和无杆气缸(5)螺纹连接,所述支架(2)上位于无杆气缸(5)旁侧固定连接有导柱(8),所述安装环(601)与导柱(8)滑动连接。

4.根据权利要求1所述的深孔枪钻表面自动化均匀覆油装置,其特征在于:所述安装环(601)与无杆气缸(5)的滑台固定连接,所述铰座(602)与安装环(601)固定连接,所述上挡油罩(603)的一端与铰座(602)铰接,所述上挡油罩(603)的另一端与安装环(601)可拆卸连接。

5.根据权利要求1所述的深孔枪钻表面自动化均匀覆油装置,其特征在于:所述下挡油罩(604)与安装环(601)固定连接,所述螺纹套(605)与上挡油罩(603)螺纹连接,所述喷油嘴(606)与安装环(601)螺纹连接,所述毛刷(607)与螺纹套(605)的内壁固定连接。
