专利号: 2022227045097
申请人: 秦晶晶
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

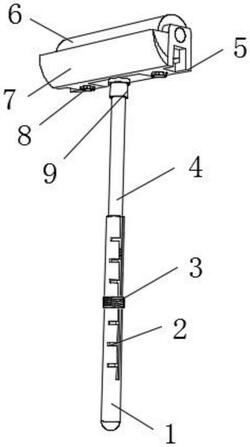

1.一种建筑工程施工用防水材料涂刷装置,包括握把(1)和支架(5),其特征在于,所述握把(1)的顶部内壁滑动连接有支撑杆(4),所述支撑杆(4)的顶端外壁套接有套管(9),所述套管(9)的顶端外壁通过螺钉连接有安装板(10),所述握把(1)的顶端外壁开设有圆形凹槽,所述圆形凹槽的两侧内壁均开设有矩形凹槽,所述矩形凹槽一边的一侧外壁和另一边的另一侧外壁均开设有卡槽(2),所述卡槽(2)均呈直线阵列分布,所述支撑杆(4)的底部外壁均设置有连接管(11),所述连接管(11)的外壁滑动连接有内管(13),所述内管(13)的两侧外壁均固接有卡块(12),所述卡块(12)的一侧外壁均固接有外管(3),所述外管(3)均与握把(1)滑动相连接,所述支架(5)底部的另一边外壁开设有安装槽(14),所述安装槽(14)与安装板(10)的尺寸相适配,所述安装板(10)和安装槽(14)底端的两侧外壁均开设有圆形孔。

2.根据权利要求1所述的一种建筑工程施工用防水材料涂刷装置,其特征在于,所述圆形孔的内壁均通过螺纹连接有锁紧旋钮(8),所述卡块(12)均与矩形凹槽和卡槽(2)的尺寸相适配。

3.根据权利要求1所述的一种建筑工程施工用防水材料涂刷装置,其特征在于,所述内管(13)与支撑杆(4)的尺寸相适配,所述外管(3)的外壁设置有防滑纹。

4.根据权利要求1所述的一种建筑工程施工用防水材料涂刷装置,其特征在于,所述支架(5)顶端的两侧外壁均开设有安装孔,所述安装孔的内壁均活动连接有旋转辊,所述旋转辊的外壁套接有涂刷辊(6)。

5.根据权利要求4所述的一种建筑工程施工用防水材料涂刷装置,其特征在于,所述支架(5)底部的一边外壁固接有弧形板(7),所述弧形板(7)与支架(5)的高度相适配,所述弧形板(7)与涂刷辊(6)的尺寸相适配。

6.根据权利要求5所述的一种建筑工程施工用防水材料涂刷装置,其特征在于,所述弧形板(7)的底部内壁固接有弧形杆(15),所述弧形杆(15)与涂刷辊(6)的尺寸相适配。

7.根据权利要求1所述的一种建筑工程施工用防水材料涂刷装置,其特征在于,所述支架(5)底部的两侧外壁均开设有减重槽(16),所述减重槽(16)均呈L型设置。
