专利号: 2022227090995
申请人: 刘景芳
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

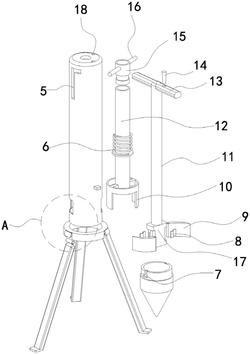

1.一种现场材料取样器,包括主体(1)与锥头(3),其特征在于:所述锥头(3)设置在所述主体(1)底端,所述主体(1)上开设有取样口(20),所述主体(1)内穿设有操作组件,所述操作组件包括操纵杆(11)与移动筒(12),所述移动筒(12)外套设有压缩弹簧(6),所述移动筒(12)底端设置有挡板(10),所述移动筒(12)套设在所述操纵杆(11)上,所述操纵杆(11)底端设置有固定头(17),所述固定头(17)上铰接有转动片(9),所述转动片(9)末端穿过所述取样口(20)穿出所述主体(1)外,所述固定头(17)上设置有弹簧片(8),所述弹簧片(8)与所述转动片(9)表面接触,所述操纵杆(11)顶端设置有把手(13),所述主体(1)顶端开设有两组定位孔(18),所述把手(13)内穿设有定位销(14),所述定位销(14)底端位于其中一组所述定位孔(18)内。

2.如权利要求1所述的现场材料取样器,其特征在于:所述移动筒(12)顶端设置有定位组件,所述定位组件包括转动筒(15)与定位杆(16),所述转动筒(15)与所述移动筒(12)顶端连接,所述转动筒(15)上设置有所述定位杆(16),所述定位杆(16)穿设在定位槽(5)内,所述定位槽(5)开设在所述主体(1)上。

3.如权利要求1所述的现场材料取样器,其特征在于:所述主体(1)外套设有支撑组件,所述支撑组件包括支撑杆(2)与移动环(4),所述移动环(4)套设在所述主体(1)上,所述主体(1)上设置有固定块(23),所述固定块(23)与所述移动环(4)底面接触,所述移动环(4)上设置有多组所述支撑杆(2)。

4.如权利要求3所述的现场材料取样器,其特征在于:所述移动环(4)上设置有定位板(21),所述定位板(21)与所述支撑杆(2)表面接触,所述支撑杆(2)与所述移动环(4)连接处设置有阻尼胶套(19)。

5.如权利要求1所述的现场材料取样器,其特征在于:所述主体(1)内壁设置有卡块(22),所述卡块(22)卡设在卡槽(7)内,所述卡槽(7)开设在所述锥头(3)上。
