专利号: 2022227139840
申请人: 蒋欣延
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

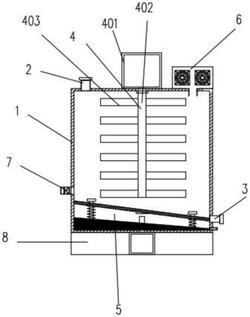

1.一种大米加工用大米烘干装置,包括罐体(1),所述罐体(1)的底部固定连接有底座(8),其特征在于:所述罐体(1)的底部设有水分过滤机构(5);

所述水分过滤机构(5)包括:

引水板(501),固定连接在罐体(1)的底部内壁上;

排水管(502),固定安装罐体(1)的外壁且与罐体(1)连通设置,且位于引水板(501)的上方;

第一固定杆(503),固定连接在引水板(501)的顶部且靠近罐体(1)左侧内壁;

第二固定杆(504),固定连接在引水板(501)的顶部且靠近罐体(1)右侧内壁;

滤板(505),活动套设在第一固定杆(503)和第二固定杆(504)上;

挡板(511),固定连接在所述滤板(505)的底部;

第一弹簧(506),活动套设在第一固定杆(503)上,所述第一弹簧(506)的两端分别固定连接引水板(501)的顶部和滤板(505)的底部;

第二弹簧(507),活动套设在第二固定杆(504)上,所述第二弹簧(507)的两端分别固定连接引水板(501)的顶部和滤板(505)的底部;

两个限位块(508),分别固定连接在第一固定杆(503)和第二固定杆(504)的顶部;

气缸(509),固定安装在底座(8)的内壁;

伸缩杆(510),固定连接在所述气缸(509)的输出端,所述伸缩杆(510)远离气缸(509)输出端的一端活动贯穿底座(8)、罐体(1)和引水板(501)并向上延伸至罐体(1)的内部。

2.根据权利要求1所述的一种大米加工用大米烘干装置,其特征在于:所述罐体(1)的内部还设置有搅拌装置(4);

所述搅拌装置(4)包括:

机箱(401),固定连接在罐体(1)的顶部,所述机箱(401)的内部固定安装有电机;

搅拌杆(402),通过轴承转动连接在所述罐体(1)的顶部内壁上,所述搅拌杆(402)的一端贯穿罐体(1)的内壁并向上延伸,通过联轴器固定连接在所述电机的输出端;

搅拌叶(403),固定连接在所述搅拌杆(402)上。

3.根据权利要求1所述的一种大米加工用大米烘干装置,其特征在于:所述罐体(1)的顶部右侧开设有进气孔,所述进气孔的顶部固定连接有热风机(6),所述热风机(6)的输出端固定连接有进气管,所述进气管与进气孔相通连接。

4.根据权利要求1所述的一种大米加工用大米烘干装置,其特征在于:所述罐体(1)的左侧开设有排气孔,所述排气孔上固定连接有排气管(7),所述排气管(7)的内壁固定连接有滤网(701),所述排气管(7)内还设置有排风扇(702),所述排风扇(702)的两端通过两个第三固定杆(703)分别固定连接在排气管(7)两侧的内壁上,所述排气管(7)出气口处固定安装有单向阀门(704)。

5.根据权利要求1所述的一种大米加工用大米烘干装置,其特征在于:所述罐体(1)的顶部左侧开设有进料口(2),所述罐体(1)右侧靠近滤板(505)处开设有出料口(3),所述进料口(2)和出料口(3)上固定安装有密封盖。

6.根据权利要求1所述的一种大米加工用大米烘干装置,其特征在于:所述罐体(1)的一侧外壁固定安装有操控台(9),所述操控台(9)分别与电机、气缸(509)、热风机(6)、排风扇(702)电性连接。
