专利号: 2022227153119
申请人: 慕晓龙
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

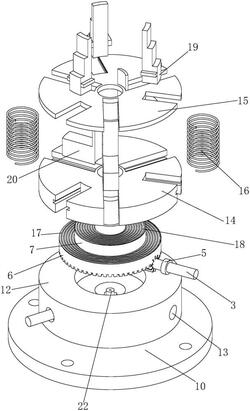

1.一种机械车床用卡盘,其特征在于:包括底盘(1),所述底盘(1)的外表面开设有三个第一空腔(2),每个所述第一空腔(2)的内部转动连接有转动轴(3),所述转动轴(3)的外表面固定连接有齿牙(4),所述齿牙(4)的外表面啮合有牙盘(6),所述牙盘(6)的内部转动连接有转动盘(7),所述转动盘(7)的内部固定连接有空心杆(8),所述空心杆(8)的内部滑动连接有滑杆(9),所述底盘(1)的一侧固定连接有法兰(10),所述法兰(10)的顶部固定连接有六个定位销(11),六个所述定位销(11)的外表面固定连接有保护壳(12),所述保护壳(12)的外表面开设有三个第二空腔(13),所述保护壳(12)的顶部固定连接有第一卡接盘(14),所述滑杆(9)的顶部固定连接有第二卡接盘(15),所述第一卡接盘(14)的一侧固定连接有两个弹簧(16),所述底盘(1)的内部固定连接有电机固定板(21),所述电机固定板(21)的一侧固定连接有电机(22),所述电机(22)的一侧固定连接于空心杆(8)的底部。

2.根据权利要求1所述的一种机械车床用卡盘,其特征在于:每个所述转动轴(3)的外表面均固定连接有限位板(5),每个所述限位板(5)的外表面搭接于对应的第二空腔(13)的内部。

3.根据权利要求2所述的一种机械车床用卡盘,其特征在于:所述牙盘(6)的顶部开设有第一凹槽(17),所述转动盘(7)的顶部开设有第二凹槽(18)。

4.根据权利要求3所述的一种机械车床用卡盘,其特征在于:每两个所述定位销(11)为一组,每组的两个所述定位销(11)对称分布于转动轴(3)的两侧,每组所述定位销(11)位于对应的齿牙(4)和限位板(5)之间。

5.根据权利要求4所述的一种机械车床用卡盘,其特征在于:所述弹簧(16)的一侧固定连接于第二卡接盘(15)的一侧。

6.根据权利要求5所述的一种机械车床用卡盘,其特征在于:所述第一卡接盘(14)的内部和第二卡接盘(15)的内部均滑动连接有三个第一卡爪(19),每个所述第一卡爪(19)的底部固定连接有第一凸槽。

7.根据权利要求6所述的一种机械车床用卡盘,其特征在于:所述第一卡接盘(14)的内部和第二卡接盘(15)的内部均滑动连接有三个第二卡爪(20),每个所述第二卡爪(20)的底部固定连接有第二凸槽。

8.根据权利要求7所述的一种机械车床用卡盘,其特征在于:所述第一凸槽的外表面滑动连接于第二凹槽(18)的内部,所述第二凸槽的外表面滑动连接于第二凹槽(18)的内部。
