专利号: 2022227316313
申请人: 扬州宇臻环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

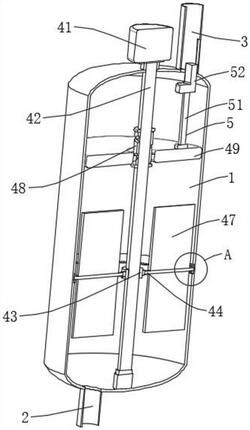

1.一种工业污水净化用树脂吸附脱附冷凝回收设备,包括净化桶(1)所述净化桶(1)的底部连通有进水管(2),所述净化桶(1)的顶部连通有出水管(3),其特征在于:所述净化桶(1)的内部转动安装有翻动机构(4),所述出水管(3)的内壁滑动安装有暂堵机构(5);

所述翻动机构(4)包括固定安装在净化桶(1)顶部的电机(41),所述电机(41)的底部固定安装有转杆(42),所述转杆(42)贯穿净化桶(1)的顶部,所述转杆(42)的外表面固定安装有连接环(43),所述连接环(43)的两侧转动安装有连带杆(44),所述连带杆(44)的一侧固定安装有齿轮(45),所述齿轮(45)的底部啮合有多个齿块(46),多个所述齿块(46)固定安装在净化桶(1)的内壁,所述连带杆(44)的外表面固定安装有翻板(47),所述转杆(42)的外表面固定安装有往复螺纹套(48),所述往复螺纹套(48)的外壁螺纹连接有过滤板(49)。

2.根据权利要求1所述的一种工业污水净化用树脂吸附脱附冷凝回收设备,其特征在于:所述暂堵机构(5)包括固定安装在过滤板(49)顶部的撑杆(51),所述撑杆(51)的顶部固定安装有阻塞(52),所述阻塞(52)滑动安装在出水管(3)的内壁。

3.根据权利要求1所述的一种工业污水净化用树脂吸附脱附冷凝回收设备,其特征在于:多个所述齿块(46)以净化桶(1)的内壁为圆周呈环形依次等距设置,多个所述齿块(46)与净化桶(1)的内壁之间留有空隙。

4.根据权利要求3所述的一种工业污水净化用树脂吸附脱附冷凝回收设备,其特征在于:所述翻板(47)的长度小于连带杆(44)的长度,所述翻板(47)与净化桶(1)的内壁之间留有空隙。

5.根据权利要求4所述的一种工业污水净化用树脂吸附脱附冷凝回收设备,其特征在于:所述往复螺纹套(48)的水平高度高于位于翻板(47)的水平高度,所述往复螺纹套(48)与过滤板(49)之间呈相互垂直设置。

6.根据权利要求4所述的一种工业污水净化用树脂吸附脱附冷凝回收设备,其特征在于:所述过滤板(49)的横截面面积与净化桶(1)内壁的横截面面积相同,所述过滤板(49)的外壁与净化桶(1)的内壁相互贴合。

7.根据权利要求2所述的一种工业污水净化用树脂吸附脱附冷凝回收设备,其特征在于:所述阻塞(52)呈L形设置,所述阻塞(52)的外壁与出水管(3)的内壁相贴合。
