专利号: 2022227377834
申请人: 代珊珊
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

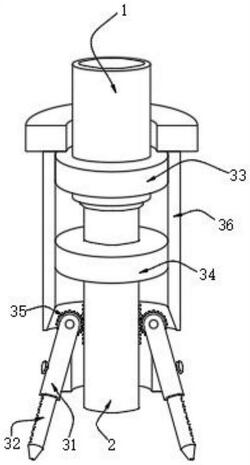

1.一种水下混凝土浇筑辅助工具,包括导管A(1)以及转动连接在所述导管A(1)一端的导管B(2),其特征在于:还包括设置在所述导管A(1)和所述导管B(2)外部用于辅助固定的稳固组件(3);所述稳固组件(3)包括套杆(31)、插杆(32)、滑套(34)以及套管(36),所述套管(36)套设在所述导管A(1)和所述导管B(2)外,并通过固定设置在所述套管(36)内的所述滑套(34)与所述导管B(2)的表面滑动连接,所述套杆(31)通过焊接在两侧的连接轴呈对称设置铰接在所述套管(36)底端两侧开设的槽口内,所述插杆(32)插接在所述套杆(31)内。2.根据权利要求1所述的水下混凝土浇筑辅助工具,其特征在于:所述插杆(32)的表面开设有等距分布的插槽,所述套杆(31)表面对应所述插杆(32)的位置处螺接有定位栓,该定位栓贯穿所述套杆(31)的表面并插入所述插杆(32)表面对应位置的插槽内。3.根据权利要求1所述的水下混凝土浇筑辅助工具,其特征在于:所述套杆(31)一侧的连接轴表面固定套设有齿轮(35),所述齿轮(35)表面的齿牙与所述导管B(2)表面焊接的齿牙相咬合。4.根据权利要求1所述的水下混凝土浇筑辅助工具,其特征在于:所述套管(36)内壁位于所述导管A(1)的表面固定设有螺套(33),所述螺套(33)螺接在所述导管A(1)的表面,所述导管A(1)延伸出所述套管(36)的一端表面固定设有握把(5)。5.根据权利要求1所述的水下混凝土浇筑辅助工具,其特征在于:还包括对称焊接在所述导管A(1)表面的起吊组件(4);所述起吊组件(4)包括环套(41)、套板(42)、弹簧(43)和连接板(44),所述环套(41)呈对称设置焊接在所述导管A(1)的表面,所述环套(41)对立的一侧通过焊接在所述环套(41)表面的连接板(44)与所述套板(42)铰接,所述套板(42)的表面一侧通过固定设置在所述套板(42)表面的所述弹簧(43)与所述环套(41)固定连接。6.根据权利要求5所述的水下混凝土浇筑辅助工具,其特征在于:所述环套(41)和所述套板(42)以及所述导管A(1)之间可以构成一个闭环结构。7.根据权利要求5所述的水下混凝土浇筑辅助工具,其特征在于:所述套板(42)的对立面开设有等距排列的卡槽,且所述套板(42)之间的卡槽为交替设置。
