专利号: 2022227697902
申请人: 上海卓逊标识有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

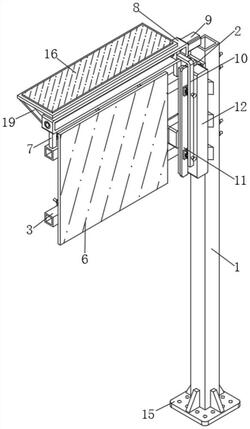

1.一种抗腐蚀耐候型指引牌,包括立柱(1),其特征在于:所述立柱(1)表面的顶部安装有安装组件(2),所述安装组件(2)的表面安装有支撑柱(3),所述支撑柱(3)的表面安装有固定组件(4),所述固定组件(4)的右侧安装有连接板(5),所述连接板(5)的右侧焊接有指引牌主体(6),所述支撑柱(3)的一侧焊接有支架(7),所述支架(7)的顶部焊接有壳体(8),所述壳体(8)的表面安装有驱动组件(9),所述驱动组件(9)的表面安装有L型板(10),所述L型板(10)的表面分别安装有清理组件(11)和吹气组件(12),所述支撑柱(3)的一侧焊接有箱体(13),所述箱体(13)的内壁安装有处理器(14),所述立柱(1)的底部焊接有安装座(15)。

2.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述支撑柱(3)的后侧焊接有安装板(21),所述安装板(21)的正面贯穿设置有螺栓一(22),所述螺栓一(22)的后端贯穿安装板(21)和立柱(1)并螺纹套设有螺母一(23),所述安装板(21)的一侧和立柱(1)的表面均开设有与螺栓一(22)相适配的通孔。

3.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述固定组件(4)包括螺栓二(41),所述螺栓二(41)的右端与连接板(5)的左侧焊接,所述螺栓二(41)左端的表面活动套设有限位板(42),所述螺栓二(41)左端的表面螺纹套设有螺母二(43)。

4.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述指引牌主体(6)包括钢材层(61)和防腐蚀层(62),所述防腐蚀层(62)喷涂在钢材层(61)的外表面。

5.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述驱动组件(9)包括电机(91),所述电机(91)的一侧通过螺栓与壳体(8)的背面固定连接,所述电机(91)的转轴贯穿壳体(8)并固定连接有丝杆(92),所述丝杆(92)的前端通过轴承活动镶嵌在壳体(8)内腔的正面,所述丝杆(92)后端的表面螺纹套设有螺母三(93),所述螺母三(93)的表面套设焊接有移动块(94),所述L型板(10)的一端与移动块(94)的右侧焊接。

6.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述清理组件(11)包括短杆(111),所述短杆(111)的一端滑动贯穿在L型板(10)的右侧,所述短杆(111)的左端焊接有短板(112),所述短板(112)的左侧通过螺栓固定连接有清理棉刷(113),所述短杆(111)左端的表面活动套设有弹簧(114),所述弹簧(114)的两端分别与L型板(10)和短板(112)的一侧固定连接。

7.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述吹气组件(12)包括框体(121),所述框体(121)的正面与L型板(10)的背面焊接,所述框体(121)的左侧开设有出气孔(122),所述框体(121)的背面固定镶嵌连接有风扇(123),所述框体(121)的背面焊接有斜框(124)。

8.根据权利要求1所述的一种抗腐蚀耐候型指引牌,其特征在于:所述壳体(8)的顶部固定安装有太阳能电池板(16),所述太阳能电池板(16)的底部固定连接有加固板(19),所述加固板(19)的一端与壳体(8)的左侧焊接,所述箱体(13)的内壁分别固定安装有蓄电池(17)和逆变器(18),所述箱体(13)的左侧通过螺栓固定连接有箱门(20),所述太阳能电池板(16)与蓄电池(17)电性连接,所述处理器(14)分别与蓄电池(17)和逆变器(18)电性连接。
