专利号: 2022227705148
申请人: 福建贝莱特生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

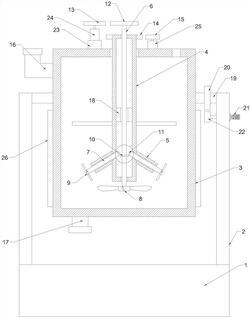

1.一种邻氯苯腈合成用反应釜,包括反应釜主体(3)和支撑结构,其特征在于:所述支撑结构上设置有反应釜主体(3),所述反应釜主体(3)顶部设置有第一转孔,所述第一转孔内转动设置有主转轴(4),所述主转轴(4)内设置有空腔,所述主转轴(4)顶部与底部设置有与空腔连通的第二转孔,所述主转轴(4)靠近底部左右侧连通设置有连接管(5),所述第二转孔内转动设置有第一转轴(6),所述连接管(5)内转动设置有第二转轴(7),所述第一转轴(6)底部设置有主桨叶(8),所述第二转轴(7)靠近第一转轴(6)一侧设置有第一锥齿轮(10),所述第一转轴(6)上设置有与第一锥齿轮(10)相啮合的第二锥齿轮(11),所述第二转轴(7)远离第一转轴(6)一侧设置有副桨叶(9),所述反应釜主体(3)顶部左侧设置有支撑座(23),所述支撑座(23)顶部设置有第一电机(24),所述第一电机(24)输出端设置有第二齿轮(13),所述第一转轴(6)顶部设置有与第二齿轮(13)啮合的第一齿轮(12),所述主转轴(4)靠近顶部侧壁上设置有第三齿轮(14),所述反应釜主体(3)顶部右侧设置有第二电机(25),所述第二电机(25)输出端设置有与第三齿轮(14)相啮合的第四齿轮(15),所述反应釜主体(3)左侧顶部设置有进料口(16),所述反应釜主体(3)底部设置有出料口(17),所述反应釜主体(3)外壁上设置有电加热层(26)。

2.根据权利要求1所述的一种邻氯苯腈合成用反应釜,其特征在于:所述支撑结构包括底座(1)、支架(2)和连接轴(19),所述底座(1)顶部左右侧设置有支架(2),两侧所述支架(2)相对侧转动设置有连接轴(19),所述反应釜主体(3)左右侧壁分别与两侧连接轴(19)固定连接。

3.根据权利要求2所述的一种邻氯苯腈合成用反应釜,其特征在于:右侧所述支架(2)上设置有第三电机(21),右侧所述连接轴(19)上设置有第五齿轮(20),所述第三电机(21)输出端贯穿支架(2)并设置有第六齿轮(22),所述第六齿轮(22)与第五齿轮(20)相啮合。

4.根据权利要求3所述的一种邻氯苯腈合成用反应釜,其特征在于:所述空腔内壁与第一转轴(6)之间设置有机械密封件(18)。

5.根据权利要求4所述的一种邻氯苯腈合成用反应釜,其特征在于:所述连接管(5)向下倾斜设置。

6.根据权利要求5所述的一种邻氯苯腈合成用反应釜,其特征在于:所述反应釜主体(3)顶部位于第二电机(25)右侧设置有出气口。
