专利号: 2022227842713
申请人: 张西法
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

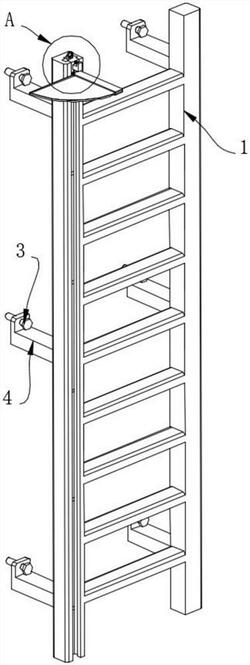

1.一种检修爬梯,包括爬梯本体(1),其特征在于,所述爬梯本体(1)的一侧竖直开设有滑槽,所述滑槽的内壁竖直滑动安装有滑块(21),所述滑块(21)上固定安装有挂环(23);

所述滑块(21)的底端转动安装有转框(24),所述转框(24)上固定安装有凸块(241),所述凸块(241)上螺纹插设有与滑块(21)相插接的限位柱(27),所述转框(24)的内壁转动安装有转板(28),所述转板(28)和转框(24)内壁之间固定连接有承载布(29)。

2.根据权利要求1所述的一种检修爬梯,其特征在于,所述滑块(21)上水平滑动插设有限位杆(22),所述滑槽的内壁固定安装有若干防落杆(11),所述限位杆(22)靠近防落杆(11)的一端设置有倒角,所述限位杆(22)和滑块(21)之间固定连接有弹簧。

3.根据权利要求2所述的一种检修爬梯,其特征在于,所述限位杆(22)的截面呈“L”形,“L”形所述限位杆(22)的短臂端上固定连接有抵接条(221)。

4.根据权利要求1所述的一种检修爬梯,其特征在于,所述转框(24)上滑动安装有延伸板(25),所述延伸板(25)上螺纹插设有与转板(28)相插接的螺丝(26)。

5.根据权利要求1所述的一种检修爬梯,其特征在于,所述滑槽和滑块(21)的截面均呈“T”形。

6.根据权利要求1所述的一种检修爬梯,其特征在于,所述滑块(21)上开设有与限位柱(27)尺寸相适配的限位槽(211)。

7.根据权利要求1所述的一种检修爬梯,其特征在于,所述爬梯本体(1)上固定安装有连接杆(4),所述连接杆(4)上螺纹插设有螺杆(3)。
