专利号: 2022227904457
申请人: 郑俊科
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

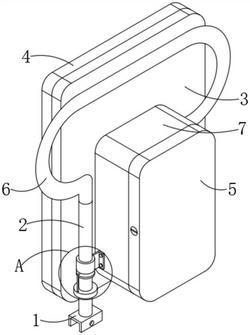

1.一种摩托车背靠结构,包括安装板(1)、固定杆(2)以及靠板(3),其特征在于:两块所述安装板(1)的上面中间处均连接有固定杆(2),两块所述安装板(1)上均开设有安装孔,两根所述固定杆(2)之间处设置有靠板(3),所述靠板(3)的一侧面上设置有软垫(4),所述靠板(3)的另一侧面上设置有储物箱(7),所述储物箱(7)上铰接有箱门(5),所述储物箱(7)可移动的设置在两根固定杆(2)上。2.根据权利要求1所述的一种摩托车背靠结构,其特征在于:所述储物箱(7)的两侧面上均连接有连接片(9),所述连接片(9)远离储物箱(7)的一侧面连接在活动套(8)上,所述活动套(8)套设在固定杆(2)上。3.根据权利要求1所述的一种摩托车背靠结构,其特征在于:其中一根所述固定杆(2)上设置有螺纹,设置螺纹的所述固定杆(2)上套有螺纹套(10),所述螺纹套(10)的上面边沿处连接有连接杆(11),所述连接杆(11)的一端设置在活动套(8)上。4.根据权利要求3所述的一种摩托车背靠结构,其特征在于:所述活动套(8)上开设有凹槽(13),所述凹槽(13)中套有转套(12),所述连接杆(11)的一端连接在转套(12)上。5.根据权利要求1所述的一种摩托车背靠结构,其特征在于:所述储物箱(7)的两侧内壁上均安装有灯条(14),所述储物箱(7)的上内壁处设置有电池盒(15),所述电池盒(15)的正面处设置有开关(16),所述电池盒(15)内设置有供开关(16)和灯条(14)正常工作用的蓄电池。6.根据权利要求1所述的一种摩托车背靠结构,其特征在于:两根所述固定杆(2)的顶端分别连接在类U形杆(6)的两端,所述类U形杆(6)贴紧在靠板(3)上。
