专利号: 202222798819X
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

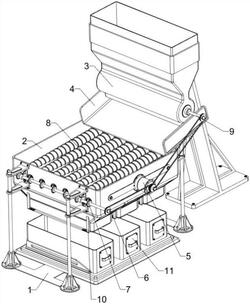

1.一种高效率水果分选机的分选机构,其特征是:包括有底座(1)、分选槽板(2)、进料导向座(3)、导向槽板(4)、伺服电机(5)、第一传动组件(6)、转动组件(7)、分选辊(8)和进料机构(9),底座(1)上部栓接有分选槽板(2),进料导向座(3)的数量为一个,进料导向座(3)位于分选槽板(2)后方位置,分选槽板(2)上部后侧栓接有导向槽板(4),导向槽板(4)与进料导向座(3)前部下侧接触,分选槽板(2)右侧栓接有伺服电机(5),伺服电机(5)输出轴上连接有第一传动组件(6),分选槽板(2)内部转动式连接有7个分选辊(8),分选辊(8)前部穿过分选槽板(2)前侧,分选辊(8)前部之间连接有转动组件(7),第一传动组件(6)前部与转动组件(7)右部连接,伺服电机(5)输出轴转动通过第一传动组件(6)带动转动组件(7)转动,进而带动分选辊(8)进行转动,对水果进行分选操作,进料导向座(3)上设有便于水果单个地进行进料的进料机构(9)。

2.按照权利要求1所述的一种高效率水果分选机的分选机构,其特征是:进料机构(9)包括有安装块(91)、第二传动组件(92)和槽轮(93),进料导向座(3)内前下部转动式连接有槽轮(93),槽轮(93)转动能够便于水果进行进料处理,进料导向座(3)前下部右侧连接有安装块(91),槽轮(93)右部穿过进料导向座(3)、安装块(91)和导向槽板(4)右后部位置,槽轮(93)与安装块(91)转动式连接,槽轮(93)与导向槽板(4)转动式连接,槽轮(93)右部连接有第二传动组件(92),第二传动组件(92)前部与伺服电机(5)输出轴连接,伺服电机(5)输出轴转动通过第二传动组件(92)带动槽轮(93)转动,用于水果进料。

3.按照权利要求2所述的一种高效率水果分选机的分选机构,其特征是:还包括有收集框(11),底座(1)下部从前至后间隔均匀地卡接有3个收集框(11),收集框(11)与分选辊(8)上分选的位置间隔相互对应,收集框(11)用于对分选的水果进行收集放置。

4.按照权利要求3所述的一种高效率水果分选机的分选机构,其特征是:分选辊(8)从前至后直径越来越小,用于对不同大小的水果进行分选。

5.按照权利要求4所述的一种高效率水果分选机的分选机构,其特征是:分选辊(8)表面设置有螺纹条,用于移动水果。

6.按照权利要求5所述的一种高效率水果分选机的分选机构,其特征是:还包括有用于对水果掉落进行缓冲减震的缓冲机构(10),缓冲机构(10)包括有安装架(101)、扭力弹簧(102)和缓冲软板(103),分选槽板(2)下侧从前之后连接有3个安装架(101),安装架(101)下部前后两侧均转动式连接有缓冲软板(103),同一个安装架(101)上的两个缓冲软板(103)的外部左右两侧均连接有扭力弹簧(102),扭力弹簧(102)外侧均与对应的安装架(101)连接,扭力弹簧(102)均绕卷在缓冲软板(103)上,水果往下掉落过程中,缓冲软板(103)在扭力弹簧(102)作用下向外侧转动打开,对水果进行缓冲。
