专利号: 2022228027039
申请人: 河北夏弦环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

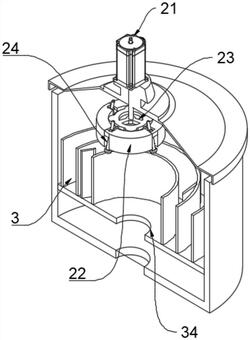

1.pp粉尘喷淋塔,包括塔体(1),其特征在于,所述塔体(1)的内部设置有排气部件(3),所述塔体(1)的顶部设置有喷淋机构(2),所述喷淋机构(2)包括:电机(21),固定安装在塔体(1)的顶部中心位置;

喷淋座(22),固定悬空于排气部件(3)的上方;

顶压部件(23),位于喷淋座(22)的内侧且在电机(21)的驱使下周向旋转;

喷淋部件(24),环形设置在喷淋座(22)上且在顶压部件(23)旋转时的顶压下对排气部件(3)内经过的废气进行喷淋处理。

2.根据权利要求1所述的pp粉尘喷淋塔,其特征在于,所述排气部件(3)包括底盘(31),所述底盘(31)的顶面固定连接有导流板(32),所述导流板(32)呈螺旋状而形成用于废气流通的螺旋风道,所述底盘(31)的中心位置开设有出风口(34)。

3.根据权利要求2所述的pp粉尘喷淋塔,其特征在于,所述导流板(32)的螺旋风道内固定有缓流板(33),所述缓流板(33)顺着螺旋风道的流通方向倾斜设置。

4.根据权利要求1所述的pp粉尘喷淋塔,其特征在于,所述喷淋座(22)的底部开设有若干个缺口(221),所述缺口(221)的内侧固定连接有横向设置的限位杆(222)。

5.根据权利要求4所述的pp粉尘喷淋塔,其特征在于,所述顶压部件(23)包括转盘(231),所述转盘(231)固定在电机(21)的输出轴端,所述转盘(231)的外侧面设有弧形凸起(232)。

6.根据权利要求5所述的pp粉尘喷淋塔,其特征在于,所述弧形凸起(232)与转盘(231)的表面均为光滑面。

7.根据权利要求5所述的pp粉尘喷淋塔,其特征在于,所述喷淋部件(24)包括喷淋头(241),所述喷淋头(241)的底部两侧固定连接有定位轴(242),所述定位轴(242)与缺口(221)转动连接,且连接处卡接有扭簧(243),所述喷淋头(241)的顶部侧壁上固定连接有连接杆(244),所述连接杆(244)远离喷淋头(241)的一端固定连接有球头(245),所述喷淋头(241)通过扭簧(243)的弹力抵在限位杆(222)上。

8.根据权利要求7所述的pp粉尘喷淋塔,其特征在于,所述喷淋头(241)的顶端连接有一段软管(246)。
