专利号: 2022228132124
申请人: 江苏诺信光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

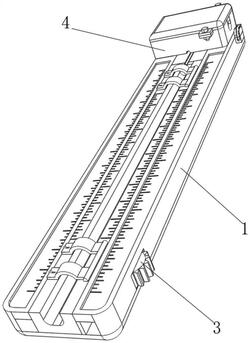

1.具有定长功能的光纤定长切割组件,其特征在于,包括:

切割本体(1),所述切割本体(1)的表面开设有刻度槽(2),所述切割本体(1)的上端开设有裸纤槽(102),所述切割本体(1)的一端开设有滑动槽(101),所述滑动槽(101)与裸纤槽(102)连通;

定长机构,用于对切割长度进行定位的所述定长机构设置于切割本体(1)的表面;

其中,所述定长机构包括设置于切割本体(1)内部的调节组件(3),所述调节组件(3)的上端设置有定位组件(5),所述切割本体(1)的上端设置有剥除组件(4)。

2.根据权利要求1所述的具有定长功能的光纤定长切割组件,其特征在于:所述调节组件(3)包括滑动连接于滑动槽(101)内壁的滑动条(301),所述滑动条(301)的一侧固定连接有滑块(303),所述滑动条(301)的上端开设有放置槽(302),所述滑动条(301)的另一侧固定连接有齿条(304)。

3.根据权利要求2所述的具有定长功能的光纤定长切割组件,其特征在于:所述定位组件(5)包括弧形压板(501)和转动弯杆(502),所述弧形压板(501)铰接于滑动条(301)的上端,所述转动弯杆(502)转动连接于滑动条(301)的上端。

4.根据权利要求1所述的具有定长功能的光纤定长切割组件,其特征在于:所述剥除组件(4)包括外壳(401),所述外壳(401)铰接于切割本体(1)的表面,所述外壳(401)的上端卡接有顶盖(403),所述外壳(401)的内底壁与顶盖(403)的内顶壁均固定连接有外皮切割刀(405)。

5.根据权利要求2所述的具有定长功能的光纤定长切割组件,其特征在于:所述调节组件(3)还包括转动连接于切割本体(1)表面的齿轮(305),所述齿轮(305)与齿条(304)啮合连接。

6.根据权利要求4所述的具有定长功能的光纤定长切割组件,其特征在于:所述切割本体(1)与外壳(401)的一端均开设有第一刮槽,所述第一刮槽的内壁固定连接有涂层切除刀(404),两个所述涂层切除刀(404)的表面接触。

7.根据权利要求4所述的具有定长功能的光纤定长切割组件,其特征在于:所述顶盖(403)的两侧均转动连接有螺纹轴(406),所述外壳(401)的两侧均固定连接有螺纹套(407),所述螺纹轴(406)螺纹连接于螺纹套(407)的内壁。

8.根据权利要求4所述的具有定长功能的光纤定长切割组件,其特征在于:所述外壳(401)的表面固定连接有转动轴(402),所述切割本体(1)的表面开设有转动槽,所述转动槽的内壁与转动轴(402)的表面转动连接。

9.根据权利要求3所述的具有定长功能的光纤定长切割组件,其特征在于:所述弧形压板(501)的表面开设有通孔(503),所述转动弯杆(502)的上端贯穿至通孔(503)的上端。

10.根据权利要求4所述的具有定长功能的光纤定长切割组件,其特征在于:所述切割本体(1)与外壳(401)远离转动轴(402)的表面均固定连接有卡块,两个所述卡块相卡接。
