专利号: 2022228134793
申请人: 杨静
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

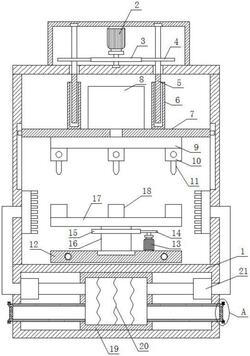

1.一种射频连接器加工装置,包括装置主体,其特征在于:所述装置主体顶部靠近左右两侧均固定连接有竖板,两个所述竖板顶部共同固定连接有横板,所述横板顶部靠近中心处固定连接有连接箱,所述连接箱内腔顶部靠近中心处固定连接有第一电机,所述第一电机动力输出轴固定连接有转轴,所述横板顶部靠近中心处固定连接有第一轴承,所述转轴底端插接在第一轴承内腔,且所述转轴外侧边缘靠近中心处固定套设有主动齿轮,所述连接箱内腔顶部靠近左右两侧与横板上靠近左右两侧均固定连接有第二轴承,相邻的所述第二轴承内腔共同贯穿设有螺纹杆,两个所述螺纹杆外侧边缘靠近顶端处均固定套设有从动齿轮,两个所述从动齿轮均与主动齿轮为相互啮合设置,两个所述螺纹杆外侧边缘靠近底端处均套设有螺纹管,两个所述螺纹杆外侧边缘靠近底端处均与相邻的螺纹管内腔为相互啮合设置,两个所述螺纹管底端共同固定连接有连接板,所述连接板左右两侧均固定连接有滑块,两个所述竖板相靠近的一侧靠近顶部处均开设有滑槽,两个所述滑块均位于相邻的滑槽内腔。

2.如权利要求1所述的一种射频连接器加工装置,其特征在于:所述连接板顶部靠近中心处固定连接有储胶箱,所述连接板底部靠近中心处固定连接有分流器,所述分流器顶部与储胶箱底部靠近中心处共同插接有连接管,所述连接管外侧边缘贯穿连接板上靠近中心处,所述分流器底部靠近边缘处固定连接有若干个流量控制阀,若干个所述流量控制阀底端均固定连接有注胶器。

3.如权利要求1所述的一种射频连接器加工装置,其特征在于:所述装置主体顶部靠近前后两侧均固定连接有固定板,两个所述固定板相靠近的一侧靠近左右两侧共同固定连接有导向杆,所述装置主体顶部靠近中心处有活动板,所述活动板上靠近左右两侧均开设有通孔,两个所述导向杆外侧边缘均贯穿相邻的通孔内腔,且位于后侧的所述固定板前侧靠近中心处固定连接有电动伸缩杆,所述电动伸缩杆前端与活动板后侧靠近中心处固定连接。

4.如权利要求3所述的一种射频连接器加工装置,其特征在于:所述活动板顶部靠近中心处固定连接有第三轴承,所述第三轴承内腔插接有支撑柱,所述支撑柱外侧边缘靠近顶端处固定套设有传动齿轮,所述支撑柱顶端固定连接有圆板,所述圆板顶部靠近边缘处固定连接有若干个连接器放置器,且若干个所述连接器放置器以圆板顶部中心为圆心呈环形阵列状排列,所述活动板顶部靠近右侧处固定连接有第二电机,所述第二电机动力输出轴固定连接有转杆,所述转杆顶端固定连接有连动齿轮,所述连动齿轮与传动齿轮为相互啮合设置。

5.如权利要求1所述的一种射频连接器加工装置,其特征在于:所述装置主体内腔顶部和底部靠近中心处共同固定连接有加热箱,所述加热箱内腔顶部和底部共同固定连接有若干个电热丝,所述装置主体内腔左右两侧靠近顶部处均固定连接有风机,两个所述风机相靠近的一侧均与加热箱之间共同插接有出风管,两个所述竖板相靠近的一侧靠近底部处均固定连接有分流管,两个所述分流管相靠近的一侧均插接有若干个出风头,两个所述分流管相远离的一侧靠近中心处均与相邻的风机之间共同插接有U形管,两个所述U形管外侧边缘均贯穿相邻的装置主体与竖板。

6.如权利要求5所述的一种射频连接器加工装置,其特征在于:所述加热箱左右两侧靠近底部处与装置主体左右两侧靠近底部处共同插接有进风管,两个所述进风管内腔顶部和底部相远离的一端均开设有凹槽,若干个所述凹槽内腔均贯穿设有活动块,相邻的所述活动块之间共同固定连接有防尘网,两个所述防尘网外侧边缘均与相邻的进风管内腔为相互贴合设置。

7.如权利要求6所述的一种射频连接器加工装置,其特征在于:两个所述进风管左右两端靠近顶部和底部均固定连接有固定块,若干个所述固定块上靠近中心处均开设有限位孔,若干个所述限位孔内腔均贯穿设有限位杆,若干个所述限位杆均与相邻的活动块之间为相互贴合设置,相邻的所述限位杆相远离的一端均固定连接有限位块,相邻的所述限位块相靠近的一侧靠近左右两侧均与相邻的固定块之间共同固定连接有限位弹簧。
