专利号: 2022228271343
申请人: 高武军
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

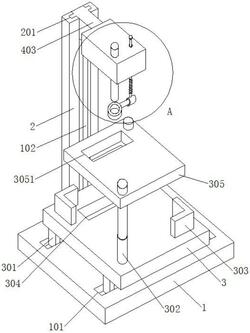

1.一种会计账本的打孔装置,包括底座(1)、支撑架(2)、放置台(3)和打孔件(4),其特征在于:所述底座(1)顶部后侧设置有支撑架(2),所述底座(1)上方滑动连接有放置台(3),所述支撑架(2)顶部前侧设置有打孔件(4);

所述底座(1)包括滑槽一(101)和电动伸缩杆(102),所述滑槽一(101)开设于底座(1)顶部前侧,所述电动伸缩杆(102)固定连接在底座(1)顶部后侧;

所述支撑架(2)包括滑槽二(201),所述滑槽二(201)设置于支撑架(2)内部;

所述放置台(3)包括滑块一(301)、调节杆(302)、限位块一(303)、凹槽(304)、压板(305)和通孔(3051),所述滑块一(301)固定连接在放置台(3)底部,所述调节杆(302)固定连接在放置台(3)顶部左侧,所述限位块一(303)固定连接在放置台(3)顶部右侧,所述凹槽(304)开设于放置台(3)顶部后侧,所述压板(305)固定连接在调节杆(302)顶部,所述通孔(3051)开设于压板(305)顶部后侧;

所述打孔件(4)包括打孔针(401)、支撑杆(402)、滑块二(403)、限位块二(4021)、弹簧(4022)、连接杆(4023)和圆环(4024),所述打孔针(401)设置于打孔件(4)前端左侧,所述支撑杆(402)设置于打孔件(4)前端右侧,所述滑块二(403)固定连接在打孔件(4)后侧中部,所述限位块二(4021)固定连接在支撑杆(402)顶部,所述弹簧嵌套设置在支撑杆(402)外侧,所述连接杆(4023)固定连接在支撑杆(402)底部,所述圆环(4024)固定连接在连接杆(4023)左侧。

2.根据权利要求1所述的会计账本的打孔装置,其特征在于:所述滑块一(301)嵌入设置于滑槽一(101)中,且所述滑槽一(101)共两条,为平行设置。

3.根据权利要求1所述的会计账本的打孔装置,其特征在于:所述限位块一(303)呈“L”型,所述限位块一(303)设置有两组,且为对称设置。

4.根据权利要求1所述的会计账本的打孔装置,其特征在于:所述通孔(3051)为矩形贯穿于压板(305)之中,且通孔(3051)与凹槽(304)的尺寸相匹配,所述通孔(3051)与凹槽(304)为垂直设置。

5.根据权利要求1所述的会计账本的打孔装置,其特征在于:所述压板(305)平行设置于放置台(3)上方,且压板(305)的尺寸与限位块一(303)相匹配。

6.根据权利要求1所述的会计账本的打孔装置,其特征在于:所述圆环(4024)设置于打孔针(401)的正下方,且圆环(4024)的内径大于打孔针(401)的直径。

7.根据权利要求1所述的会计账本的打孔装置,其特征在于:所述打孔件(4)顶部右侧开设有上下贯穿的圆孔,且圆孔的直径大于支撑杆(402)的直径,圆孔的直径小于限位块二(4021)的直径,所述支撑杆(402)嵌入设置于圆孔中。
