专利号: 2022228366220
申请人: 魏东岭
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

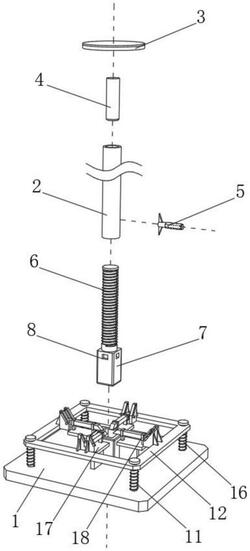

1.一种高层建筑用支撑架,包括底板(1)、支撑管(2)和顶板(3),所述顶板(3)下表面固定连接有圆支撑管(2)内部相适配的连接杆(4),其特征在于:所述支撑管(2)外表面底部固定连接有操纵杆(5),所述支撑管(2)底端螺纹连接有丝杠(6),所述丝杠(6)下表面固定连接有安装块(7),所述安装块(7)外表面开设有卡槽(8),所述底板(1)上表面固定连接有安装座(9),所述安装座(9)上表面开设有与安装块(7)相适配的安装槽(10),所述底板(1)上表面四角均固定连接有限位轴(11),四组所述限位轴(11)外表面活动套接有移动架(12),每组所述限位轴(11)顶端均固定连接有限位块(13),每组所述限位轴(11)外表面均套接有弹簧(16),所述移动架(12)上表面安装有锁定组件。

2.根据权利要求1所述的一种高层建筑用支撑架,其特征在于:所述安装槽(10)的内径大于安装块(7)的外径,且安装块(7)外表面四组竖向棱边和下表面四组棱边均做倒圆角处理,倒圆角的半径为一毫米。

3.根据权利要求1所述的一种高层建筑用支撑架,其特征在于:所述锁定组件包括固定安装在安装座(9)外表面的四组支撑板(17)和固定安装在移动架(12)上表面的八组传动板(14),每组所述支撑板(17)上表面均固定连接有两组支撑块(18),相邻两组支撑块(18)内侧面均活动插接有与卡槽(8)相适配的锁定杆(19),每组所述锁定杆(19)外端均固定插接有传动轴(20),相邻两组传动板(14)内侧面均开设有与传动轴(20)相适配的传动槽(15)。

4.根据权利要求1所述的一种高层建筑用支撑架,其特征在于:所述底板(1)的竖向中心线与安装座(9)的竖向中心线重合,且底板(1)的材质与安装座(9)的材质均为不锈钢。

5.根据权利要求3所述的一种高层建筑用支撑架,其特征在于:所述传动板(14)的厚度为十五毫米,每组所述传动板(14)外侧面均固定连接有厚度为传动板(14)厚度三分之二的加固板,每组加固板下表面均与移动架(12)上表面焊接。

6.根据权利要求3所述的一种高层建筑用支撑架,其特征在于:所述锁定杆(19)的宽度小于卡槽(8)的宽度,锁定杆(19)上表面内侧面为倾斜面,倾斜面与锁定杆(19)下表面形成的夹角为四十五度。
