专利号: 2022228377780
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

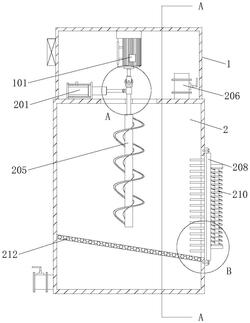

1.一种钕铁硼强磁铁打磨废液处理装置,包括动力组件(1)和净化箱体(2),动力组件(1)固定连接于净化箱体(2)的顶部,其特征在于:动力组件(1)包括:伺服电机(101)、万向联轴器(102)和控制模块(103),伺服电机(101)固定连接于动力组件(1)的内部顶端中间位置,万向联轴器(102)固定连接于伺服电机(101)的输出端,控制模块(103)固定连接于动力组件(1)的外侧;

净化箱体(2)包括:电动推杆(201)、直线轴承(202)、橡胶套(203)、轴承(204)、搅拌杆(205)、进料管(206)、清理口(207)、吸附板(208)、吸附棒(209)、电磁铁(210)、出料管(211)和滤网(212),电动推杆(201)固定连接于净化箱体(2)的顶部左侧,直线轴承(202)通过铰链固定连接于电动推杆(201)的右侧,橡胶套(203)嵌入设置于净化箱体(2)的顶部中心处,轴承(204)嵌入设置于橡胶套(203)的内部中心处,搅拌杆(205)嵌入设置于轴承(204)的内部,进料管(206)嵌入设置于净化箱体(2)的顶部右侧,清理口(207)开设于净化箱体(2)的右侧,吸附板(208)嵌入设置于清理口(207)的内部,吸附棒(209)固定连接于吸附板(208)的侧面,电磁铁(210)固定连接于吸附板(208)的右侧,出料管(211)嵌入设置于净化箱体(2)的左侧下方,滤网(212)嵌入设置于净化箱体(2)的内部下方。

2.根据权利要求1所述的一种钕铁硼强磁铁打磨废液处理装置,其特征在于:所述搅拌

杆(205)的顶部嵌入设置于直线轴承(202)的内部,所述搅拌杆(205)的上端面固定连接于万向联轴器(102)的底部,所述搅拌杆(205)嵌入净化箱体(2)的一端外侧面固定连接有螺旋状的搅拌叶,所述搅拌杆(205)嵌入净化箱体(2)的一端为80公分。

3.根据权利要求1所述的一种钕铁硼强磁铁打磨废液处理装置,其特征在于:所述滤网

(212)以净化箱体(2)的左侧内壁向右侧内壁斜向下设置,所述滤网(212)的顶部左侧边缘与净化箱体(2)顶部内壁的直线距离为90公分。

4.根据权利要求1所述的一种钕铁硼强磁铁打磨废液处理装置,其特征在于:所述清理

口(207)的底部边缘设置于滤网(212)的上方5公分处。

5.根据权利要求1所述的一种钕铁硼强磁铁打磨废液处理装置,其特征在于:所述吸附

板(208)的左侧面设置有等距分布的吸附棒(209)。

6.根据权利要求1所述的一种钕铁硼强磁铁打磨废液处理装置,其特征在于:所述吸附

板(208)通过螺栓固定连接于净化箱体(2)的右侧,所述吸附板(208)与净化箱体(2)的连接处设置有橡胶材质的密封圈,所述吸附板(208)与吸附棒(209)均为铁质,所述吸附板(208)与吸附棒(209)的外侧面均喷涂有丙烯酸聚合物材质的防水涂料。

7.根据权利要求1所述的一种钕铁硼强磁铁打磨废液处理装置,其特征在于:所述净化

箱体(2)为不锈钢材质。
