专利号: 2022228797325
申请人: 陈伟春
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

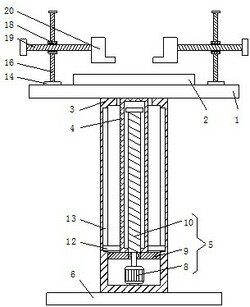

1.一种可调节支撑高度的天然气灶,包括放置台(1),其特征在于:所述放置台(1)的顶部固定连接有天然气灶本体(2),所述放置台(1)的底部固定连接有螺纹管(3),所述螺纹管(3)的表面套设有竖管(4),所述竖管(4)的内腔设置有升降机构(5),所述竖管(4)的底部焊接有底座(6),所述放置台(1)顶部的两侧均设置有支撑机构(7)。

2.根据权利要求1所述的一种可调节支撑高度的天然气灶,其特征在于:所述升降机构(5)包括电机(8),所述电机(8)的底部与竖管(4)内壁的底部固定连接,所述竖管(4)的内腔横向固定连接有隔离板(9),所述电机(8)的转轴贯穿隔离板(9)并固定连接有第一螺纹杆(10),所述第一螺纹杆(10)的端部贯穿螺纹管(3)并延伸至螺纹管(3)的内腔,所述螺纹管(3)与第一螺纹杆(10)螺纹连接,所述竖管(4)的正面固定连接有控制器(11),所述控制器(11)的输出端与电机(8)电性连接。

3.根据权利要求2所述的一种可调节支撑高度的天然气灶,其特征在于:所述第一螺纹杆(10)的顶端焊接有限位板,所述电机(8)的转轴与隔离板(9)的内壁之间通过轴承活动连接。

4.根据权利要求1所述的一种可调节支撑高度的天然气灶,其特征在于:所述竖管(4)内壁的两侧均开设有滑槽(12),所述螺纹管(3)表面底部的两侧均焊接有滑杆(13),所述滑杆(13)远离螺纹管(3)的一端延伸至滑槽(12)的内腔并与滑槽(12)的内壁接触。

5.根据权利要求1所述的一种可调节支撑高度的天然气灶,其特征在于:所述支撑机构(7)包括放置板(14),所述放置板(14)顶部的前侧和后侧均贯穿设置有螺栓(15),所述螺栓(15)的底端贯穿放置板(14)延伸至放置台(1)的内腔,所述螺栓(15)与放置台(1)螺纹连接,所述放置板(14)顶部的前侧和后侧均转动连接有第二螺纹杆(16),所述第二螺纹杆(16)的表面螺纹套设有螺纹套(17),所述螺纹套(17)相对的一侧焊接有横板(18),所述横板(18)的一侧贯穿螺纹连接有第三螺纹杆(19),所述第三螺纹杆(19)相对的一端转动连接有夹环(20),所述第二螺纹杆(16)的顶端焊接有转盘,所述第三螺纹杆(19)远离夹环(20)的一端焊接有把手。
