专利号: 2022228985555
申请人: 徐梓昕
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

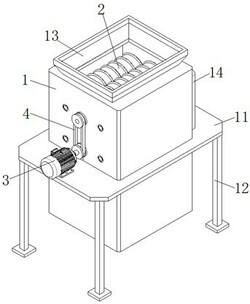

1.一种用于玻璃制造原料的粉碎研磨装置,包括壳体(1),其特征在于:所述壳体(1)的内壁分别安装有粉碎组件一(2)和粉碎组件二(3),所述粉碎组件一(2)和粉碎组件二(3)的表面安装有皮带(4),所述壳体(1)的内壁焊接有漏斗(5),所述漏斗(5)表面的底部活动套设有活动研磨块(6),所述漏斗(5)和活动研磨块(6)之间设置有滚珠(7),所述壳体(1)内壁的底部安装有调节组件(8),所述调节组件(8)的表面安装有固定研磨块(9),所述壳体(1)的表面安装有驱动组件(10),所述壳体(1)的表面套设焊接有底座(11)。

2.根据权利要求1所述的一种用于玻璃制造原料的粉碎研磨装置,其特征在于:所述粉碎组件一(2)包括转杆一(201),所述转杆一(201)的两端均通过轴承活动镶嵌在壳体(1)的内壁,所述转杆一(201)的表面套设焊接有粉碎盘一(202),所述转杆一(201)的后端固定连接有齿轮一(203),两个齿轮一(203)相互之间啮合,所述转杆一(201)前端的表面固定套设有皮带盘一(204),所述皮带盘一(204)与皮带(4)传动连接。

3.根据权利要求1所述的一种用于玻璃制造原料的粉碎研磨装置,其特征在于:所述粉碎组件二(3)包括转杆二(301),所述转杆二(301)的两端均通过轴承活动镶嵌在壳体(1)的内壁,所述转杆二(301)的表面套设焊接有粉碎盘二(302),所述转杆二(301)的后端固定连接有齿轮二(303),两个齿轮二(303)相互之间啮合,所述转杆二(301)前端的表面固定套设有皮带盘二(304),所述底座(11)的顶部通过螺栓固定连接有驱动电机一(305),所述驱动电机一(305)的转轴与转杆二(301)的一端固定连接,所述皮带盘二(304)与皮带(4)传动连接。

4.根据权利要求1所述的一种用于玻璃制造原料的粉碎研磨装置,其特征在于:所述调节组件(8)包括电动伸缩杆(801),所述电动伸缩杆(801)的底部与壳体(1)内壁的底部固定连接,所述电动伸缩杆(801)的顶部固定连接有固定板(802),所述固定板(802)的一端与固定研磨块(9)的表面焊接。

5.根据权利要求1所述的一种用于玻璃制造原料的粉碎研磨装置,其特征在于:所述驱动组件(10)包括驱动电机二(1001),所述驱动电机二(1001)的一侧通过螺栓与壳体(1)的背面固定连接,所述驱动电机二(1001)的转轴固定连接有齿轮三(1002),所述活动研磨块(6)的表面套设焊接有齿圈(1003),所述齿轮三(1002)与齿圈(1003)啮合。

6.根据权利要求1所述的一种用于玻璃制造原料的粉碎研磨装置,其特征在于:所述底座(11)底部的四角均焊接有支腿(12),所述壳体(1)的顶部连通有进料口(13)。

7.根据权利要求1所述的一种用于玻璃制造原料的粉碎研磨装置,其特征在于:所述活动研磨块(6)的内壁焊接有粉碎刀(15),所述壳体(1)背面的顶部固定连接有罩体(14)。
