专利号: 2022228994963
申请人: 洛阳春晖鞋业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

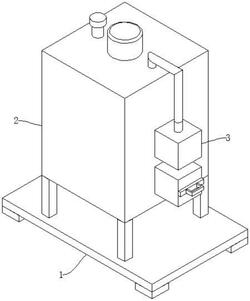

1.一种聚氨酯鞋底生产用混料机,包括用于对上方设备进行支撑的支撑机构(1),其特征在于:还包括用于对物料进行搅拌的混料机构(2)、用于加快排料速度的加压机构(3),所述混料机构(2)固定在所述支撑机构(1)上方,所述加压机构(3)安装在所述混料机构(2)侧面;

所述支撑机构(1)包括支撑板(101)、支撑块(102)、支撑杆(103),所述支撑板(101)下方固定有所述支撑块(102),所述支撑板(101)上方固定有所述支撑杆(103);

所述混料机构(2)包括混料箱(201)、第一电机(202)、进料管(203)、密封盖(204)、转动架(205)、第一搅拌杆(206)、第二电机(207)、转动轴(208)、第二搅拌杆(209)、排料管(210),所述混料箱(201)上方固定有所述第一电机(202),所述第一电机(202)一侧设置有所述进料管(203),所述进料管(203)上方安装有所述密封盖(204),所述第一电机(202)上安装有所述转动架(205),所述转动架(205)上固定有所述第一搅拌杆(206),所述混料箱(201)下方固定有所述第二电机(207),所述第二电机(207)上安装有所述转动轴(208),所述转动轴(208)两侧固定有所述第二搅拌杆(209),所述混料箱(201)侧面安装有所述排料管(210);

所述加压机构(3)包括过滤组件(301)、气泵(302)、输气管(303),所述过滤组件(301)上方安装有所述气泵(302),所述气泵(302)上方安装有所述输气管(303)。

2.根据权利要求1所述的一种聚氨酯鞋底生产用混料机,其特征在于:所述过滤组件(301)包括固定壳(3011)、进气孔(3012)、过滤网(3013)、挡板(3014),所述固定壳(3011)上设置有所述进气孔(3012),所述固定壳(3011)内部安装有所述过滤网(3013),所述过滤网(3013)侧面固定有所述挡板(3014);所述过滤网(3013)与所述挡板(3014)焊接。

3.根据权利要求1所述的一种聚氨酯鞋底生产用混料机,其特征在于:所述过滤组件(301)包括安装座(3015)、螺纹环(3016)、过滤筒(3017),所述安装座(3015)内侧固定有所述螺纹环(3016),所述螺纹环(3016)下方固定有所述过滤筒(3017);所述螺纹环(3016)与所述安装座(3015)通过螺纹连接,所述过滤筒(3017)与所述螺纹环(3016)焊接。

4.根据权利要求1所述的一种聚氨酯鞋底生产用混料机,其特征在于:所述支撑块(102)与所述支撑板(101)焊接,所述支撑杆(103)与所述支撑板(101)焊接。

5.根据权利要求1所述的一种聚氨酯鞋底生产用混料机,其特征在于:所述第一电机(202)与所述混料箱(201)通过螺栓连接,所述进料管(203)与所述混料箱(201)焊接,所述密封盖(204)与所述进料管(203)通过螺纹连接,所述第一搅拌杆(206)与所述转动架(205)焊接,所述第二电机(207)与所述混料箱(201)通过螺栓连接,所述第二搅拌杆(209)与所述转动轴(208)焊接。

6.根据权利要求1所述的一种聚氨酯鞋底生产用混料机,其特征在于:所述输气管(303)与所述气泵(302)焊接,所述输气管(303)的材质为不锈钢。
