专利号: 2022229055394
申请人: 枣庄东城机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

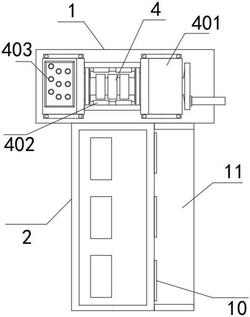

1.一种长螺纹杆数控滚丝机,包括滚丝机机体(1)以及传输箱(2),其特征在于:所述传输箱(2)的底部安装有支撑柱(3),所述滚丝机机体(1)的内部设置有滚丝系统(4),所述传输箱(2)安装在滚丝机机体(1)的侧面,所述传输箱(2)的内部安装有隔板(5),所述传输箱(2)靠近滚丝机机体(1)的一侧开设有传输腔(6),所述传输箱(2)的内底部安装有电机(7),所述电机(7)的输出端连接有延伸至传输腔(6)侧面的长螺杆传输机构(8),所述长螺杆传输机构(8)的顶部设置有零件放置框(9),所述传输箱(2)的一侧开设有若干出料腔(10),所述出料腔(10)的侧面设置有固定安装在传输箱(2)侧面的摆放板(11);

所述长螺杆传输机构(8)包括传动机构(81)、螺纹杆传输机构(82)和气缸(83),所述传动机构(81)的一端和电机(7)的输出端连接,所述传动机构(81)的另一端设置有延伸至传输腔(6)侧面的螺纹杆传输机构(82),所述螺纹杆传输机构(82)的顶部通过气缸(83)安装有零件放置框(9)。

2.根据权利要求1所述的一种长螺纹杆数控滚丝机,其特征在于:所述滚丝系统(4)包括液压系统(401)、滚丝组件(402)和控制面板(403),所述液压系统(401)的输出端安装有滚丝组件(402),所述滚丝组件(402)对零件进行加工生产,所述液压系统(401)和安装在滚丝机机体(1)顶部的控制面板(403)电性连接。

3.根据权利要求1所述的一种长螺纹杆数控滚丝机,其特征在于:所述隔板(5)的结构形状为“T”形,所述隔板(5)的内侧且其顶部设置有螺纹杆传输机构(82)。

4.根据权利要求1所述的一种长螺纹杆数控滚丝机,其特征在于:所述传动机构(81)包括驱动轴(811)、传动轮(812)、传输带(813)和螺纹轴杆(814),所述驱动轴(811)的一端和电机(7)的输出端连接,所述驱动轴(811)和螺纹轴杆(814)的外侧固定安装有传动轮(812),两组所述传动轮(812)的外侧设置有传输带(813),所述螺纹轴杆(814)位于隔板(5)的内侧且与其转动连接,所述螺纹轴杆(814)的外侧设置有螺纹杆传输机构(82)。

5.根据权利要求4所述的一种长螺纹杆数控滚丝机,其特征在于:所述螺纹杆传输机构(82)包括滑动块(821)、滑槽(822)和放置板(823),所述滑动块(821)安装在螺纹轴杆(814)的外侧且与开设在隔板(5)内部的滑槽(822)滑动连接,所述滑动块(821)的顶部固定安装有放置板(823),所述放置板(823)的一侧安装有气缸(83),所述放置板(823)顶部安装的零件放置框(9)可移动至传输腔(6)的外侧。

6.根据权利要求5所述的一种长螺纹杆数控滚丝机,其特征在于:所述滑动块(821)和螺纹轴杆(814)螺纹连接,所述放置板(823)的结构形状为“L”形。
