专利号: 2022229122242
申请人: 山东庄泉植物油有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-12-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

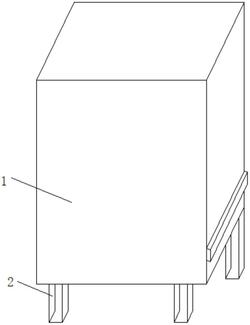

1.一种花生筛选机,包括箱体(1),其特征在于, 所述箱体(1)底端固定连接有若干个支撑腿(2),且所述箱体(1)底端固定连接有电机(3),所述电机(3)的电机轴延伸至箱体(1)内腔,所述箱体(1)内腔顶端固定连接有套管(4),所述套管(4)内腔设有套杆(5),所述套杆(5)与套管(4)之间固定连接有弹簧(6),所述套杆(5)底端贯穿套管(4),且延伸至套管(4)外侧,并固定连接有第一筛分机构,所述箱体(1)左侧设有第一进料机构,所述箱体(1)右侧设有第二进料机构,所述箱体(1)内腔设有第一齿轮(7)和第二齿轮(8),且所述第一齿轮(7)和第二齿轮(8)后端面分别固定连接有第一涡轮(29)和第二涡轮(30),且所述第一齿轮(7)和第二齿轮(8)上固定连接有转轴,所述转轴通过轴承互动连接在箱体(1)后端面上。

2.根据权利要求1所述的一种花生筛选机,其特征在于,所述第一筛分机构包括第一筛分框(9),所述第一筛分框(9) 顶端与套杆(5)固定连接,所述第一筛分框(9)右侧侧壁上固定连接有若干个第一齿块(10),所述第一筛分框(9)内腔固定连接有第一斜板(11),所述第一筛分框(9)底端固定连接有两个第一竖杆(12),两个所述第一竖杆(12)以第一筛分框(9)的中心为中心线呈左右对称设置,所述第一竖杆(12)下方设有第二筛分机构。

3.根据权利要求2所述的一种花生筛选机,其特征在于,所述第二筛分机构包括第二筛分框(13),所述第二筛分框(13)右侧侧壁上固定连接有若干个第二齿块(24),所述第二筛分框(13)内腔固定连接有第二斜板(14),所述第二筛分框(13)底端固定连接有第三斜板(15)。

4.根据权利要求2所述的一种花生筛选机,其特征在于,所述第一筛分框(9)和第二筛分框(13)上开设有活动门。

5.根据权利要求1所述的一种花生筛选机,其特征在于,所述第一进料机构包括第一进料桶(16),所述第一进料桶(16)顶端固定连接在箱体(1)内腔顶部,所述第一进料桶(16)内腔设有第一螺旋杆(17),所述第一螺旋杆(17)顶端通过轴承活动连接在第一进料桶(16)内腔顶部,所述第一螺旋杆(17)底端贯穿第一进料桶(16),且延伸至第一进料桶(16)下方,并固定连接有第一蜗杆(18),所述第一蜗杆(18)通过轴承活动连接在箱体(1)内腔底部,所述第一进料桶(16)左侧底端处插接有第一进料管(19),所述第一进料管(19)延伸至箱体(1)外侧,所述第一进料桶(16)顶端右侧插接有第一出料管(20),所述第一螺旋杆(17)上固定连接有第一螺旋叶片(27)。

6.根据权利要求5所述的一种花生筛选机,其特征在于,所述第二进料机构包括第二进料桶(21),所述第二进料桶(21)底端固定连接在箱体(1)内腔底部,所述第二进料桶(21)内腔设有第二螺旋杆(22),所述第二螺旋杆(22)底端通过轴承活动连接在第二进料桶(21)内腔底部,所述第二螺旋杆(22)顶端贯穿第二进料桶(21),且延伸至第二进料桶(21)上方,并固定连接有第二蜗杆(23),所述第二蜗杆(23)通过轴承活动连接在箱体(1)内腔顶部,所述第二进料桶(21)右侧底端处插接有第二进料管(25),所述第二进料管(25)延伸至箱体(1)外侧,所述第二进料桶(21)顶端左侧插接有第二出料管(26),所述第二螺旋杆(22)上固定连接有第二螺旋叶片(28)。

7.根据权利要求6所述的一种花生筛选机,其特征在于,所述电机(3)的电机轴固定连接有两个第一槽轮,所述第一蜗杆(18)上固定连接有第二槽轮,所述第二螺旋叶片(28)上固定连接有第三槽轮,上方所述第一槽轮通过皮带与第二槽轮传动连接,下方所述第一槽轮通过皮带与第三槽轮传动连接。
