专利号: 2022229219765
申请人: 力信工程设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

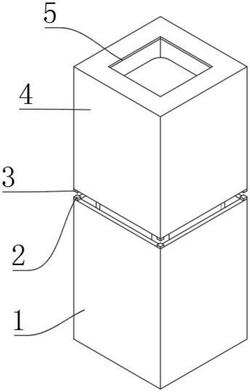

1.一种工程测绘用手持式测量装置,包括下套管(1)和激光测距仪(6),其特征在于:所述下套管(1)的内部设置有激光测距仪(6)的保护机构:所述保护机构包括下定位管(7),所述下定位管(7)固定设置在下套管(1)内壁的底部,所述下定位管(7)的内部插接有下限定杆(8),所述下限定杆(8)的顶部与激光测距仪(6)的底部固定连接,所述下套管(1)的顶部设置有上套管(4),所述上套管(4)用于将激光测距仪(6)罩住。

2.根据权利要求1所述的一种工程测绘用手持式测量装置,其特征在于:所述下套管(1)的顶部设置有磁铁块一(2),所述磁铁块一(2)的数量为四个,所述磁铁块一(2)对称分布在下套管(1)顶部的四角。

3.根据权利要求2所述的一种工程测绘用手持式测量装置,其特征在于:所述上套管(4)的底部设置有磁铁块二(3),所述磁铁块二(3)的数量为四个,所述磁铁块二(3)对称分布在上套管(4)的底部四角;所述磁铁块一(2)和磁铁块二(3)相对面的磁性相反。

4.根据权利要求1所述的一种工程测绘用手持式测量装置,其特征在于:所述下套管(1)的底板的内部开设有排屑槽(9),所述排屑槽(9)用于下套管(1)内部灰尘的排出。

5.根据权利要求1所述的一种工程测绘用手持式测量装置,其特征在于:所述上套管(4)顶部的内部开设有观察窗(5),所述观察窗(5)用于观察上套管(4)内部激光测距仪(6)的情况。
