专利号: 2022229243834
申请人: 廖常伟
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

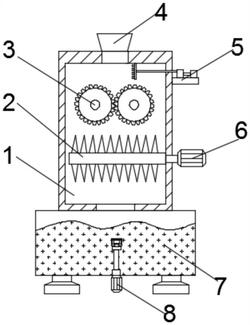

1.一种五金加工用废料回收装置,包括主体(1),其特征在于:所述主体(1)的内侧设置有第三粉碎辊(2),所述第三粉碎辊(2)的一侧设置有电机(6),所述电机(6)的一侧设置有清洗装置(5),所述清洗装置(5)的一侧设置有粉碎装置(3),所述粉碎装置(3)的一侧设置有废料斗(4),所述主体(1)的下端设置有摊平机构(7),所述摊平机构(7)一侧设置有小电机(8)。

2.根据权利要求1所述的一种五金加工用废料回收装置,其特征在于:所述粉碎装置(3)包括有一号电机(31),所述一号电机(31)的一侧设置有主动齿轮(32),所述主动齿轮(32)的一侧设置有从动齿轮(33),所述从动齿轮(33)的一侧设置有第二粉碎辊(35),所述第二粉碎辊(35)的一侧设置有第一粉碎辊(34)。

3.根据权利要求1所述的一种五金加工用废料回收装置,其特征在于:所述清洗装置(5)包括有二号电机(51),所述二号电机(51)的一侧设置有活塞杆(56),所述活塞杆(56)的外侧设置有水箱(52),所述水箱(52)的一侧设置有阀门(53),所述水箱(52)的一侧设置有出水管(55),所述出水管(55)的一侧设置有喷头(54)。

4.根据权利要求1所述的一种五金加工用废料回收装置,其特征在于:所述摊平机构(7)包括有废料仓(71),所述废料仓(71)的底部设置有转轴(72),所述转轴(72)的一侧设置有连杆(73),所述连杆(73)的一侧设置有滑套(74),所述滑套(74)的一侧设置有摊平杆(75),所述摊平杆(75)的一侧设置有基座(76)。

5.根据权利要求2所述的一种五金加工用废料回收装置,其特征在于:所述主动齿轮(32)的一侧与从动齿轮(33)的一侧转动连接,所述主动齿轮(32)的一侧通过传动轴与第一粉碎辊(34)的一侧转动连接,所述从动齿轮(33)的一侧通过传动轴与第二粉碎辊(35)的一侧转动连接。

6.根据权利要求3所述的一种五金加工用废料回收装置,其特征在于:所述二号电机(51)的输出端通过联轴器与活塞杆(56)的一侧固定连接,所述活塞杆(56)的外侧与水箱(52)的内部活动连接,所述水箱(52)的一侧与出水管(55)的一端固定连接。

7.根据权利要求4所述的一种五金加工用废料回收装置,其特征在于:所述转轴(72)的底端与废料仓(71)的内部贯穿并延伸至其下方,所述废料仓(71)中部的一侧与基座(76)的一侧固定连接,所述基座(76)的一侧与摊平杆(75)的一侧转动连接,所述转轴(72)的一侧与连杆(73)的一侧转动连接,所述连杆(73)的一侧通过滑套(74)与摊平杆(75)的外侧滑动连接。
