专利号: 2022229279198
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

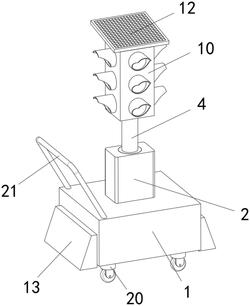

1.一种可移动式红绿灯,包括底座(1),其特征在于:所述底座(1)顶端的中部固定安装有支撑箱(2),所述底座(1)顶部的中部固定安装有位于支撑箱(2)内部支撑柱(3),所述支撑柱(3)内壁的顶部活动安装有活动柱(4),所述支撑柱(3)两侧的外表面均开设有活动槽(5),所述活动柱(4)两侧的底端均固定安装有位于活动槽(5)内壁的活动块(6),所述活动块(6)的外端穿过活动槽(5)并延伸支撑箱(2)外侧的内壁,所述底座(1)的内部固定安装有位于支撑柱(3)右下方的驱动电机(7),所述驱动电机(7)输出轴的另一端固定套接有丝杠(8),所述丝杠(8)的顶端依次贯穿底座(1)、支撑箱(2)和活动块(6)并延伸至支撑箱(2)顶端的内壁且与支撑箱(2)顶端的内壁活动套接,所述丝杠(8)的外表面与活动块(6)的内壁螺纹套接,所述底座(1)的顶端固定安装有位于支撑柱(3)左侧的限位杆(9),所述限位杆(9)的顶端贯穿活动块(6)并延伸至支撑箱(2)顶端的内壁。

2.根据权利要求1所述的一种可移动式红绿灯,其特征在于:所述活动柱(4)的顶端固定安装有红绿灯箱(10),所述红绿灯箱(10)顶端的中部固定安装有连接柱(11),所述连接柱(11)的顶端固定安装有太阳能电池板(12)。

3.根据权利要求1所述的一种可移动式红绿灯,其特征在于:所述底座(1)内壁的顶端活动套接有支撑架(13),所述支撑架(13)内壁的中部开设有矩形槽(14)。

4.根据权利要求1所述的一种可移动式红绿灯,其特征在于:所述底座(1)背面的中部固定安装有防护箱(15),所述底座(1)的背面固定安装有位于防护箱(15)内部的动力电机(16)。

5.根据权利要求4所述的一种可移动式红绿灯,其特征在于:所述动力电机(16)输出轴的另一端固定套接有转轴(17),所述转轴(17)的前端贯穿底座(1)并延伸至底座(1)的内壁且固定安装有位于支撑架(13)背面的圆盘(18),所述圆盘(18)的正面固定安装有位于矩形槽(14)内部的固定杆(19)。

6.根据权利要求1所述的一种可移动式红绿灯,其特征在于:所述底座(1)底端两侧的前后方均活动安装有万向轮(20),所述底座(1)顶端的左侧固定安装有把手(21)。

7.根据权利要求1所述的一种可移动式红绿灯,其特征在于:所述活动块(6)的数量为两个,两个所述活动块(6)尺寸相同,两个所述活动块(6)彼此之间关于活动柱(4)中心对称。
